供应AW系列--气动执行器

产品价格：: 电议

产品型号：: AW系列

供应商等级：: 免企业未认证

经营模式：: 工厂

企业名称：: 上海国特气动阀门成套有限公司

所属地区：: 上海

发布时间：: 2011/1/1 16:08:25

86 021 63813825

张健先生(联系我时，请说明是在维库仪器仪表网看到的，谢谢)

QQ咨询进入商铺

企业档案

上海国特气动阀门成套有限公司

免企业未认证证营业执照未上传

经营模式：工厂

所在地：上海

主营产品：气动阀门;气动执行器;气动蝶阀;气动球阀;高压球阀;气动三通球阀;天然气球阀;阀门;截止阀;止回阀;安全阀;卫生球阀;卫生蝶阀;气动卫生;高温球阀;低温球阀;

进入商铺在线咨询

产品搜索

最新产品

: 供应江森P233-10-AKC灵敏压差开关; 电议

: 批发供应挂件小圈尺,二元百货,时尚二元市; 电议

: 供应江森RA-3000-7410电动阀门执行器; 电议

: 供应西门子RWD82温度控制器风阀执; 电议

: 供应西门子RWD68温度控制器风阀执; 电议

: 供应西门子RWD32温度控制器风阀执; 电议

产品信息
联系方式

手机访问

扫一扫
进入手机店铺

品牌	国特气动阀门	型号	AW系列
产品用途	控制阀门开关装置	驱动能源	气动执行器

AW/AW-S系列&sp;

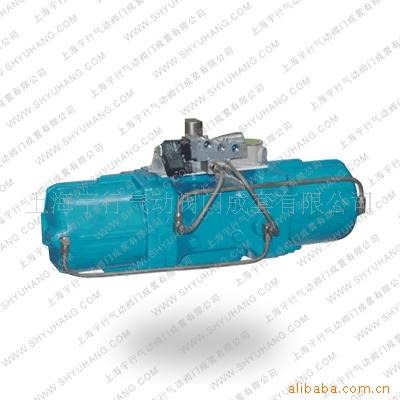

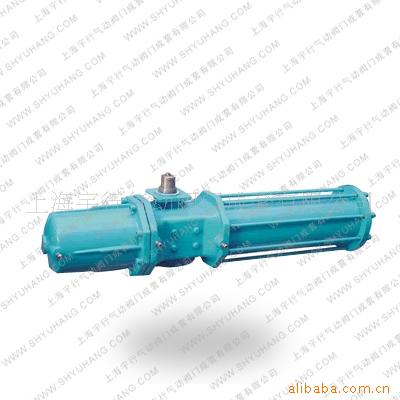

&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp; AW单作用-系列&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp; AW-双作用系列

&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;

&sp;

一、规格·编号l　　　　&sp; 气动驱动装置：&sp;&sp;&sp;&sp;&sp; AW系列阀哟留念感气动装置适用与90℃回转（1/4转）的阀门。如球阀、碟阀、&sp;&sp;&sp; 旋塞阀等。本产品设计制造采用JIS标准，与阀门俩界部采用国际标准ISO5211。&sp;&sp;&sp;&sp; 本公司驱动装置批量生产、性能优良、质量稳定。配备多种操作附件，配置和路。&sp;&sp;&sp; 可广泛用语各种装置及生产管线远距离操作、控制阀门。&sp;l　　　　&sp; 气动驱动装置型号规格：&sp;

双动作型	单动作型（弹簧复位式）			传动机构
双动作型	标准型	高出力型	低压型	传动机构
AW13	AW13	-	AW13L	&sp;&sp;双缸&sp;&sp;&sp;拨叉机构
AW17	AW17S	-	AW17L
AW20	AW20S	-	AW20L
AW28	AW28S	-	AW28L
AW35	&sp;	&sp;	-
AW40	-	-	-
AW60	-	-	-

&sp;&sp;&sp;
&sp;&sp;l　　　气动驱动装置型号·编号&sp;&sp;&sp;二、气动驱动装置结构特征&sp;&sp;&sp;&sp;l　　　　&sp; 出力特性&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;三、&sp; 气动驱动装置结构特点及主要部件&sp;&sp;&sp;&sp;1、&sp;&sp; 轴承[金属衬PTEE]摩擦系数小，润滑密封。2、&sp;&sp; 隔板[HT200（FC200）]使气塞与回转机构隔离，减少空气消耗量，异物进入气缸，同时为活塞导向，动作稳定。3、&sp;&sp; 进气口[RC1/4，3/8，1/2]。4、&sp;&sp; <, /SPAN>活塞[HT200（FC200）]轻巧耐压，推力损失小，密封性好。5、&sp;&sp; 活塞杆[45（S45C+HCr）]强度高，表面镀硬铬，损。6、&sp;&sp; 销轴[45（S45C+HCR）]表面镀硬铬，将活塞杆出力平稳供给拨叉。7、&sp;&sp; 手动蜗作器安装平台。8、&sp;&sp; 轴[45（S45C+HCr）]损。9、&sp;&sp; 气缸[QT450-10（FCD450）]。10、限位螺栓调整开关角度，开关各自可调&plun;5℃。11、O型圈[R]水。12、拨叉[QT450-10（FCD450）]将直线运动转变为回动，输出力矩特性适应中大口径阀门扭矩特性。13、箱体[HT200（FC200）]。&sp;&sp;四、&sp; 气动驱动装置双动作和单动作式外型尺寸图&sp;&sp;&sp;&sp;&sp; 尺寸表&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp; 单位：mm &sp;

规格	AW13	AW13S	AW17	AW17S	AW20	AW20S	AW28	AW28S	AW35	AW35S
A	200	200	-	-	-	-	-	-	-	-
m1	68	68	95	95	115	115	158	158	-	-
m2	132	132	176	176	232	232	203	203	-	-
L	600	1020	800	1260	1140	1510	1460	2060	1860	2605
L1	-	287	-	378	-	530	-	680	-	-
L2	-	523	-	610	-	885	-	1160	-	-
H	285	285	348	348	425	425	527	527	260	260
H1	157	157	209	109	144	244	305	305	-	-
H2	128	128	172	172	213	213	273	273	-	-
H3	85	85	105	105	130	130	165	165	-	-
C	100	100	ф160	ф160	ф200	ф200	ф280	ф280	ф300	ф300
D	132	132	ф190	ф190	ф230	ф230	ф316	ф316	ф350	ф350
f	M16	M16	M16	M16	M16	M16	M20	M20	M20	M20
g	-	-	3/8	3/8	3/8	3/8	1/2	1/2	1/2	1/2
g1	-	-	-	1/4	-	3/8	-	1/2	1/2	1/2
Фd	44	44	50	50	64	64	85	85	105	105
d1	45	45	-	-	-	-	-	-	-	-
S	27	27	-	-	-	-	-	-	-	-
I	38	38	60	60	75	75	100	100	100	100
Фf	80	80	120	120	140	140	220	220	220	220
T	4	4	-	-	-	-	-	-	-	-
b	-	-	12	12	18	18	24	24	28×2	28×2
t	-	-	3.5	3.5	6	6	8	8	6.4	6.4
j	-	-	99	99	109	109	137	137	-	-
K1	-	-	110	110	120	120	210	210	-	-
K2	-	-	80	80	100	100	-	-	-	-
Φh	-	-	19	19	23	23	27	27	-	-
wt（Kg）	35.8	55.4	75	102.5	130	181	275	398	-	-

&sp;&sp;五、气动驱动装置空气配管要领&sp;六、AW型双动作式输出扭矩表&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp; 单位N.m&sp;

型号规格	气源压力（MPa）	&sp;	&sp;	&sp;	&sp;
&sp;	0.3	0.4	0.5	0.6	0.7
AW13	515	620	770	930	1080
AW17	950	1270	1590	1910	2230
AW20	2150	2870	3580	4300	5020
AW28	5150	6860	8580	10300	12020
AW35	10120	13500	16870	20250	23620
AW40	13220	17630	22040	26450	30860
AW50	&sp;	&sp;	&sp;	&sp;	&sp;
AW60	&sp;	&sp;	&sp;	&sp;	&sp;

七、AW-S型单动作式输出扭矩表&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp; &sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;&sp;单位N.m&sp;

&sp;型号规格	&sp;弹簧扭矩		气源压力（MPa）
	&sp;弹簧扭矩		0.4		0.5		0.6
	小		小		小		小
AW13S	230	430	180	330	330	540	490	700
AW17S	330	670	600	930	620	1290	1230	1573
AW20S	1190	1980	880	1670	1600	2390	2320	1573
AW28S	2080	3820	3040	4880	4760	6490	6480	8210
AW35S	4380	8070	5420	9110	8800	12490	12180	15860
AW40S	&sp;	&sp;	&sp;	&sp;	&sp;	&sp;	&sp;	&sp;
AW50S	&sp;	&sp;	&sp;	&sp;	&sp;	&sp;	&sp;	&sp;
AW60S	&sp;	&sp;	&sp;	&sp;	&sp;	&sp;	&sp;	&sp;

八、气动驱动装置空气消耗量计算&sp;气缸容积：L

规格Model	A	B	A+B
AW13	3.10	3.10	6.20
AW17	6.70	6.70	13.40
AW20	14.80	14.80	29.60
AW28	34.60	34.60	69.20
AW35	&sp;	&sp;	&sp;
AW40	&sp;	&sp;	&sp;
AW60	&sp;	&sp;	&sp;

空气消耗量V_D，V_S空气消耗量由气缸容积和动作次数决定双动作式：V_D=（A+B）（10P+1/1）n （2）单动作式：V_S=B（10P+1/1）n （2＇）号说明：VD：双动作时气缸的空气消耗量，LVS：单动作时气缸的空气消耗量，LA、B：气缸容积，LP：操作压力，MPaT：操作时间，secn：单位时间内的动作次数，活塞往复为九、气动驱动装置选用与安装调试及维护&sp;1、在选用气动装置之前先考虑阀门的压力、温度、介质、然后确定阀门的扭矩力：润滑液体增加20%作为系数；颗粒粉料介质增加65%作为系数，再根据气源压力选用双动作式或单动作式的扭矩，确定气动驱动装置型号。2、气动装置和阀门安装之前，须做到：①阀杆和气动装置主轴在同一轴线上；②连接器和机架经机械加工；③确定阀门的操作方式（常开或常闭），将连接机架安装在阀门上；④确定机架连接和安装方向（直线或交叉线）所需要的一个角度，旋转阀杆到达需操作要的位置；⑤禁止拆卸受压的阀门，使用适当的程序为气动装置，连接机架的安装作好准备；⑥检查连轴器和气动装置传动轴配合的尺寸，然后将气动装置传动轴对准连接器用螺栓与阀门支架紧固，即可注意阀杆与连轴器接合适当。3、&sp;&sp; 气动装置为现场仪表，应定期进行维护和保养。执行器气源应保持干燥、清洁；定期对气动装置相应配合使用的空气过滤器进行放水、排污、以免进入电磁阀和执行器，影响正常工作。在正常使用情况下，应每六个月检验，每年检修。&sp;十、气动驱动装置的附件功能和用途&sp;·双作用气动驱动装置：控制阀门开启或关闭；·单作用气动驱动装置：电路、气路切断或有故障时，自动关闭阀门；·单电控电&sp;&sp; 磁阀：供电时阀门开启（关闭），断电时阀门关闭（开启）；·双电控电&sp;&sp; 磁阀：一个线圈通电时阀门开启，另一个线圈通电时阀门关闭。具有记忆功能；·回&sp;&sp;&sp;&sp; 讯&sp;&sp; 器：远距离传送阀门开关位置的信号；·电气&sp; 转换&sp; 器：将电流信号转换成气压信号，与气动配套使用，以上均可提供爆型；·气动&sp; 定位&sp; 器：根据气压信号（0.02~0.1MPa）的大小来控制阀门开度，进行调节控制；·气动&sp; 三联&sp; 件：减压阀、过滤器、油雾器。对气源稳压，清洁及运动部件润滑作用；·手操&sp;&sp;&sp;&sp;&sp; 机构：当电路、气路切断或有故障时，用于操作阀门的启闭。&sp;&sp; 十一、定货须知&sp;&sp;&sp;&sp;&sp; 驱动装置是复杂的自动化控制仪表，由多种气动元件组成，用户根据控制需要，详细选择下列件，并在技术合同上注明。1、&sp;&sp; 气动驱动装置：a双动作式、b 单动作式、c 型号2、&sp;&sp; 电磁阀：a 单控电磁阀、b 使用电压、d 爆型 e 普通型3、&sp;&sp; 信号反馈：a 机械式开关、 b感应式开关、c 爆型、d 普通型4、&sp;&sp; ：a 电气阀门、 b 气动阀门、 c 电气转换器、 d 爆型、e 普通型5、&sp;&sp; 气源处理三联件：a 过滤减压阀、b 油雾器6、&sp;&sp; 手动操作机构7、&sp;&sp; 借口尺寸8、&sp;&sp; 定制
