| 品牌 | 液动执行器 | 型号 | KYD170-KYD600 |
| 产品用途 | 阀门驱动装置 | 驱动能源 | 液压执行器 |

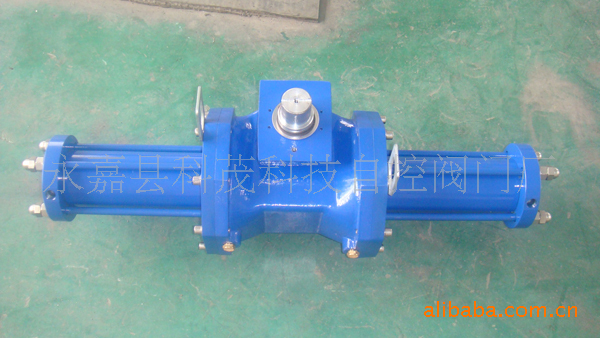

液动执行器结构简单、紧凑、体积小。传动平稳，有缓冲无撞击现象。可根据需要采用不同的液压油，可在-45℃~+120℃温度范围内工作，能爆。可以获得很大的输出力矩，适合任何规格。输出力矩可以通过定压溢流阀得到的调整，包括开启和关闭力矩的调整，甚至可以通过液压仪表直接反映出来。在突然发生事故动力终断时，仍可利用蓄能器进行或数次动力操作，这对长输管线自动紧急切断阀和喷放阀有意义。
产品概述：
1、结构简单、紧凑、体积小。
2、传动平稳，有缓冲无撞击现象。
3、可根据需要采用不同的液压油，可在-45℃～+120℃温度范围内工作。能爆。
4、可以获得很大的输出力矩，适合任何规格。
5、输出力矩可以通过定压溢流阀得到的调整，包括开启和关闭力矩的调整，基至可以通过液压仪表直接反映出来。
6、速度调节方便。
7、在突然发生事故动力终断时，仍可利用蓄能器进行或数次动力操作。这对长输管线自动紧急切断阀和喷放阀有意义。
主要结构：
KYD系列液动执行器，是在吸收国外技术基础上，研究开发的一种较理想的液动执行器，它采用曲柄连杆型式，输扭矩大，结构简单。维修方便，主要由液压缸、连杆、曲柄及箱体组成。
主要特点：
1 液源压力：1.0～6.3MPa
2 回转角度：90&plun;5°
3 输入信号：电信号0～10mA 4～20mA
4 回信哭电压：AC220、DC24V
5 液源接口：M16×1.5、M18×1.5
6 工作环境温度：-20℃～&plun;90℃，-45℃～120℃
一、产品简介
液控快速关闭阀主要安装于汽轮机抽汽管路、高炉煤气余压发电装置 (TRT) 进气管路等高等级系统 , 作紧急切断阀用 ; 在系统出现危机工况时 , 在 0.5-0.8 秒钟内实施紧急关闭 , 实现管路的截止 , 汽机尾部蒸汽和冷凝水倒灌或切断煤气管路 , 保护汽轮机组的。
三、结构及特点
我厂生产的液控快速关阀由主阀、齿轮齿条油缸传动装置、液压系统、电气控制系统四大部分组成。各部分高度集成为一个整体，结构紧凑，大大节省了占地空间。
主阀为三偏心金属密封蝶阀，在传统的双偏心结构基础上配置的角偏心设计，使阀门启闭密封副瞬时接触、瞬时脱离，消除了摩擦和卡挤，磨损小，，启闭轻松，密封。
齿轮齿条传动箱结构紧凑，直接与油缸相联；油缸尾部设有缓冲装置，消除快关时的惯性冲击，延长阀门使用寿命。
液压系统快关动力源为气囊式蓄能器。阀门正常启闭动力源一般由液压系统中的油泵机组提供，也可来源于汽轮机主机配套液压站。正常启闭速度由流量阀调节控制。
电气控制系统按主逻辑元件采用 PLC 智能控制型。
系列除设有正常开阀、正常关阀、停止、快速关阀等常规控制动作外，还设置了全开状态 15% 行程“游动”功能，以避免阀门长期处于全开状态下产生卡阻现象。
系统中配有就地控制回路和远程联动控制回路。就地控制回路主要用于现场调式，正常工作时一般均使用远程联动控制回路。
系统动力电源为 AC380V ，控制电源可以是 AC220V 、 DC220V 、 DC110V 等不同间断电源等级。
电液控制原理详细说明参看产品〈安装使用说明书〉。
四、标准与规范
制造标准 | /T8527-1997 | |
结构长度 | GB/T12221-2005 | |
配管法兰 | GB/T9112-9124-2000 | |
质量 | ISO9001:2000 | |
试验与检验 | /T9092-1999 、 GB/T13927-1992 | |
公称通径 ND | 100-1800mm | |
公称压力 PN | 0.25-4.0MPa 、 150-300Lb | |
试验压力 PS | 密封 | 1.1 × PN |
强度 | 1.5 × PN | |
工作压力 | ＜ 1.0 × PN | |
五、主要件选用材料及适用工况
阀体材料代号 | G | I | P | P8 | P3 | R | R8 | R3 |
阀体 | WCB | ZG1Cr5Mo | ZG1Cr18Ni9Ti | CF8(304L) | CF3(304L) | ZG1Cr18Ni12MoTi | CF8M(316) | |
蝶板 | WCB | ZG1Cr5Mo | ZG1Cr18Ni9Ti | CF8(304L) | CF3(304L) | ZG1Cr18Ni12MoTi | CF8M(316) | |
压圈 | WCB | ZG1Cr5Mo | ZG1Cr18Ni9Ti | CF8(304L) | CF3(304L) | ZG1Cr18Ni12MoTi | CF8M(316) | |
阀杆 | 2Cr13 | 25Cr2Mo1V | 1Cr18Ni9Ti | 0Cr19Ni9 | 0Cr19Ni9 | 1Cr18Ni12Mo2 | 0Cr17Ni12Mo2 | |
阀座 | 1Cr18Ni9Ti | 0Cr19Ni9 | 00Cr19Ni11 | 00Cr19Ni11 | 0Cr17Ni12Mo2 | 00Cr17Ni14Mo2 | ||
适用介质 | 水、蒸汽、气体、油品等 | 硝酸等腐蚀性介质 | 强氧化性介质 | 醋酸等腐蚀性介质 | 尿素等腐蚀性介质 | |||
适用温度 ( ℃ ) | -29-425 | -29-550 | -196-600 | |||||
六、维护保养
1、出厂时各部分都已根据用户要求调节设定好，一般不得随意调节改动。
2、本设备需在提供电源条件下工作，且要求稳定。
3、 本系统控制阀组采用了众多螺纹插装阀，需注意油液的清洁度，建议三个月旁路过滤油，每半年抽样检查，如不合清洁度和润滑性要求，则应更换液压油，并同时更换滤油器滤芯。
4、 定期检查油箱液位高度。次加油建议加至满液位计，正常工作状态下油位要求满足在液位计 1/2 以上高度位置，底于 1/3 高度时须加油。
5、应定期检查蓄能器内气体压力，正常充气压力在 8MPa ，底于 6MPa 时需充气。
6、 液压装置投入运行后，需经常到工作现场观察运行情况，看是否有指示故障，漏油等异常现象发生，如有需及时处理。
7、定期进行游动试验，以阀门卡阻。
七、储运与安装
1、 运输要求包装，且有尘雨设施，装过程应注意缓慢、平稳、轻放，避免因强烈撞击振荡而导致件受损。
2、设备长时间不用应放掉油液和氮气，且注意尘雨。
3、按照阀体上标示管道压力密封方向安装阀门。
4、本阀液压装置可采用与阀体整体式安装，通过油缸出轴端面直接到阀体上，要求牢固。但油箱底部须有支撑。
5、 本阀禁止露天存放。
YxKD743H型液控快速关闭阀外形及连接尺寸
公称通径 DN | L | D | D1 | D2 | b | n | d | B1 | B2 | B3 | H1 | H2 | H0 |
200 | 152 | 320 | 280 | 254 | 22 | 8 | 18 | 279 | 166 | 630 | 225 | 371 | 698 |
250 | 165 | 375 | 335 | 309 | 24 | 12 | 18 | 279 | 166 | 630 | 262 | 420 | 784 |
300 | 178 | 440 | 395 | 363 | 24 | 12 | 22 | 279 | 166 | 630 | 297 | 446 | 845 |
350 | 190 | 490 | 445 | 413 | 24 | 12 | 22 | 279 | 166 | 630 | 329 | 515 | 946 |
400 | 216 | 540 | 495 | 463 | 24 | 16 | 22 | 279 | 166 | 630 | 359 | 547 | 1008 |
450 | 222 | 595 | 550 | 518 | 24 | 16 | 22 | 279 | 166 | 630 | 394 | 571 | 1067 |
500 | 229 | 645 | 600 | 568 | 26 | 20 | 22 | 413 | 278 | 710 | 438 | 670 | 1211 |
600 | 267 | 755 | 705 | 667 | 30 | 20 | 26 | 413 | 278 | 710 | 493 | 740 | 1336 |
700 | 292 | 860 | 810 | 772 | 30 | 24 | 26 | 413 | 278 | 710 | 533 | 785 | 1421 |
800 | 318 | 975 | 920 | 878 | 30 | 24 | 30 | 413 | 278 | 710 | 588 | 845 | 1536 |
900 | 330 | 1075 | 1020 | 978 | 30 | 24 | 30 | 570 | 359 | 1008 | 652 | 935 | 1712 |
1000 | 410 | 1175 | 1120 | 1078 | 30 | 28 | 30 | 570 | 359 | 1008 | 717 | 1000 | 1842 |
1200 | 470 | 1405 | 1340 | 1295 | 32 | 32 | 33 | 570 | 359 | 1008 | 827 | 1115 | 2067 |
1400 | 530 | 1630 | 1560 | 1510 | 34 | 36 | 36 | 739 | 467 | 1205 | 980 | 1345 | 2480 |
1600 | 600 | 1830 | 1760 | 1710 | 36 | 40 | 36 | 739 | 467 | 1205 | 1095 | 1445 | 2695 |
YxDK743H 型液控快速关闭阀外形及连接尺寸 (PN=1.0Mpa)
公称通径 DN | L | D | D1 | D2 | b | n | d | B1 | B2 | B3 | H1 | H2 | H0 |
200 | 152 | 340 | 295 | 266 | 26 | 8 | 22 | 279 | 166 | 630 | 225 | 371 | 698 |
250 | 165 | 395 | 350 | 319 | 26 | 12 | 22 | 279 | 166 | 630 | 262 | 420 | 784 |
300 | 178 | 445 | 400 | 370 | 26 | 12 | 22 | 279 | 166 | 630 | 297 | 446 | 845 |
350 | 190 | 505 | 460 | 429 | 26 | 12 | 22 | 279 | 166 | 630 | 329 | 515 | 946 |
400 | 216 | 565 | 515 | 480 | 26 | 16 | 26 | 279 | 166 | 630 | 359 | 547 | 1008 |
450 | 222 | 615 | 565 | 530 | 28 | 16 | 26 | 279 | 166 | 630 | 394 | 571 | 1067 |
500 | 229 | 670 | 620 | 582 | 28 | 20 | 26 | 413 | 278 | 710 | 438 | 670 | 1211 |
600 | 267 | 780 | 725 | 682 | 30 | 20 | 30 | 413 | 278 | 710 | 493 | 740 | 1336 |
700 | 292 | 895 | 840 | 794 | 30 | 24 | 30 | 413 | 278 | 710 | 533 | 785 | 1421 |
800 | 318 | 1015 | 950 | 901 | 32 | 24 | 33 | 413 | 278 | 710 | 588 | 845 | 1536 |
900 | 330 | 1115 | 1050 | 1001 | 34 | 24 | 33 | 570 | 359 | 1008 | 652 | 935 | 1712 |
1000 | 410 | 1230 | 1160 | 1112 | 34 | 28 | 36 | 570 | 359 | 1008 | 717 | 1000 | 1842 |
1200 | 470 | 1455 | 1380 | 1328 | 38 | 32 | 39 | 570 | 359 | 1008 | 827 | 1115 | 2067 |
1400 | 530 | 1675 | 1590 | 1530 | 42 | 36 | 42 | 739 | 467 | 1205 | 980 | 1345 | 2480 |
1600 | 600 | 1915 | 1820 | 1750 | 46 | 40 | 48 | 739 | 467 | 1205 | 1095 | 1445 | 2695 |
