类 型 | 型 号 | 名称(含全称 或简称) | 标度范围 MPa | 度等级 | 接头螺纹 尺寸 | ||
指示 | 设定值 | ||||||
接通 | 断开 | ||||||
普通型 | YXC-100 *YXC-102 YXC-103 | 磁助电接点压力表 | 0~0.6至60及-0.1~0.06至2.4系列 | 1.5 | 1.5 | 4 | M20×1.5 (*G3/8″) (*G1/2″) |
YXC-150 *YXC-153 | 0~0.1至60及-0.1~0至2.4系列 | ||||||
专用型 | YXCA-150 | 磁助电接点氨压力表 | 0~0.16至60及-0.1~0.06至2.4系列 | 2.5 | 2.5 | 4 | |
抗振型 | YXC-100-Z *YXC-102-Z YXC-103-Z | 磁助电接点压力表 | 0~0.6至60及-0.1~0.5至2.4系列 | 1.5 | 1.5 | 5 | |
耐蚀型 | *YXC-100B-F *YXC-102B-F *YXC-103B-F *YXC-150B-F *YXC-152B-F | 0~0. 6至60及-0.1~0.06至2.4系列 | 1.5 | 1.5 | 4 | ||
耐蚀抗振型 | *YXC-100B-FZ *YXC-102B-FZ *YXC-152B-FZ *YXC-153B-FZ | 0~0. 6至60及-0.1~0.5至2.4系列 | 1.5 | 1.5 | 5 | ||
隔离式普通型 隔离式耐蚀型 | YXCG-103 *YXCG-103-F | 隔离式磁助电接点压力表 | 0~0. 16至60及-0.1~0.06至2.4系列 | 1.5 | 1.5 | 4 | M42×2 (*G1 1/4″) |
隔离式抗振型 | YXCG-103-Z | 0~0. 6至60及-0.1~0.5至2.4系列 | 1.5 | 1.5 | 5 | ||
隔离式耐蚀抗振型 | *YXCG-103-FZ |

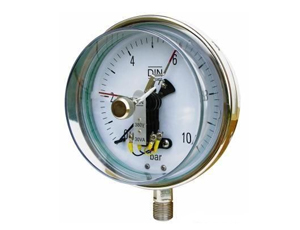

仪表具有测量控制功能,可任意设定上、下限值,动作稳定可靠,在石油、化工、电站、冶金等工业企业及机电设备上广泛配套使用。 结构原理 仪表由测量系统、指示装置、磁助电接点装置、外壳、调节装置及接线盒等组成。
当被测压力作用于弹簧管时,其末端产生相应的弹性变形一位移,经传动机构放大后,由指示装置在度盘上指示出来。同时指针带动电接点装置的活动触点与设定指针上的触头(上限或下限)相接触的瞬时,致使控制系统接通或断开电路,以达到自动控制和发信报警的目的。
在电接点装置的电接触信号针上,装有可调节的磁钢,可以增加接点吸力,加快接触动作,从而使触点接触可靠,消除电弧,能有效地避免仪表由于工作环境振动或介质压力脉动造成触点的频繁关断。所以该仪表具有动作可靠、使用寿命长、触点开关功率较大等优点。 ● 接点装置电气参数及控制形式
触头功率 | 工作电压 | 工作电流 | 控制形式 |
30VA(阻性负载) | 220VDC或380VAC | 1A | 上下限、双上限、双下限 |
型号 | D | H | H1 | H2 | d0 | d | d1 | B | B1 | L | L1 |
YXC-60 | φ60 | 46 | 13 | M14×1.5 | 56 | 72 | 14 | ||||
YXC-100 | φ100 | 95 | 17 | M20×1.5 | 87 | 121 | 20 | ||||
YXC-100ZT | φ100 | 96 | 33 | 30 | 118 | M20×1.5 | 5.5 | 20 | 115 | ||
YXC-150 | φ150 | 78 | 40 | 17 | 165 | M20×1.5 | 5.5 | 113 | 150 | 20 | |
YXC-150ZT | φ150 | 78 | 40 | 30 | 165 | M20×1.5 | 5.5 | 113 | 150 |
