| 品牌 | 菲希尔 | 型号 | Fischerscope X-Ray XAN-DPP |
| 测量范围 | 3000um | 测定对象 | 涂镀层 |
| 测量 | 0.1um | 分辨率 | 0.001 |
| 电源 | 120 | 尺寸 | 630（mm） |
| 重量 | 42（kg） |

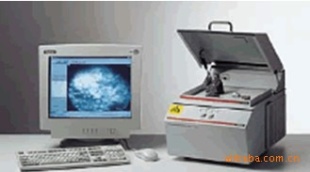

Fischerscope X-Ray XAN-DPP详细资料
| FISCHERSCOPE® X-RAY 型号 订 货 号 | XANÒ-DPP603-862 |
| 测量头图片; 初级X-射线测量方向 (↑↓) | 超快数字脉冲处理器 测量台固定 |
| 典型特征 | |
| 测量头外部尺寸 | 宽 380 mm 深 576 mm 高 340 mm |
| 测量箱有效内部尺寸 | 包含测量门斜面部分的尺寸： 宽 = 318 mm; 深 = 307 mm; 高 = 29 至 86 mm仅包含完整高度部分的尺寸 (高：86 mm)： 宽 = 318 mm; 深 = 203 mm; 高 = 86 mm |
| 测量头设计 | 完全关闭，向上开启，金属测量门 |
| 测量头重量 | 约 42 kg |
| 测量台设计 有效尺寸 | 固定式测量台 有效尺寸：参见“测量箱有效内部尺寸” 透明及可更换薄膜的嵌入式支撑台，用于X-射线光束的自由通过和测量点的查看 |
| 测量台载入和工件定位 | 工件直接放置在支撑台上 通过影像手动定位 |
| 测量头按键 | 2 个按键：Start，stop |
| 测量台工件重量 | 2 kg |
| 测量点的影像控制 | 高分辨率的彩色摄像头 的光学路径设计使得具有独特的测量点垂直查看 WinFTM® 主窗口的画中画查看功能 实际测量点的影像尺寸（不是视准器的尺寸）带有与实际尺寸相一致的十字线刻度，这样就可以定位 十字线刻度 和测量点尺寸指示。在任何测量距离下测量点和测量位置都可以获得与实际尺寸相一致的影像显示。通过影像屏幕上的控制条可以进行亮度控制 |
| 型号订货号 | XANÒ-DPP603-862 |
| 图像放大倍率 | 光学：20x 至 45x 附加数字放大倍率 1x, 2x, 3x 4x 数据传输至17” TFT-显示器 |
| 测量点聚焦 | 转动把手进行光学聚焦 |
| 测量距离修正方法 | 的DCM-方法 (Distance Controlled Measurement距离控制测量) 允许工件表面凹陷处的测量 (参见示意图) 该方法适用于整个Md-范围 (参见“测量距离”/ 有效聚焦范围”)。 测量值根据测试点聚焦后的测量距离Md 进行数学修正。号：US 6,038,280 (美国); UK GB B (英国); 法国 (No. de publication, No. d’enregistrement national); 德国 (No.). |
| 可用聚焦范围 测量距离 Md | 测量距离 Md (校准过的范围)： 0 mm ≤ Md ≤ 22 mm 测量距离 Md (未校准过的范围)： 22 mm ≤ Md ≤ 25 mm |
| X-射线高压 | 可调节至优应用：10 kV; 30 kV; 50 kV. 可靠的高压发生器：连续测量时，高压发生器严格控制电压和X-射线阳极电流在限制的范围之内以保证高稳定性。由于高超的散热设计，足够的容量空间，即使在连续测量时也可以持续以性能产生高压。 |
