1　概述
　　终端电能计量表计采用DIN35mm导轨式安装结构、LCD显示，测量电能及其它电参量，可进行时钟、费率时段等参数设置，并具有电能脉冲输出功能；可用RS485通讯接口与上位机实现数据交换。
　　该电能表具有体积小巧、高、可靠性好、安装方便等优点，性能指标符合国标GB/T 17215、GB/T 17883和电力行业标准DL/T614对电能表的各项技术要求，适用于政府机关和大型公建中对电能的分项计量，也可用于企事业单位作电能管理考核。

2　适用环境
　　●正常工作温度：-10℃～+45℃
　　●极限工作温度：-20℃～+60℃
　　●储存温度：-40℃～+70℃
　　●相对湿度：≤95%（无凝露）
　　●海拔高度：≤2500m

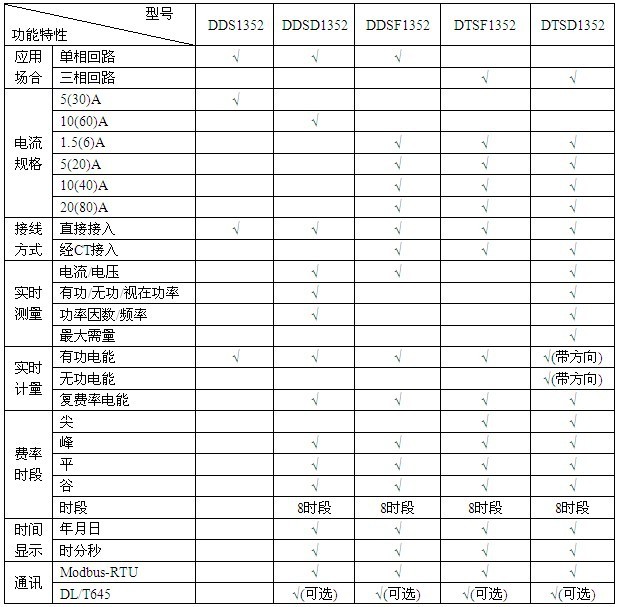

3　产品选型一览表

4　产品介绍
4.1 DDS1352计量仪表

4.1.1功能
　　● 计量
　　计量单相有功总电能，反向计入总电能
　　● 显示
　　6位宽温型LCD显示；有功电能脉冲LED指示
　　● 输出
　　有功电能脉冲输出，无源光电隔离型输出端口

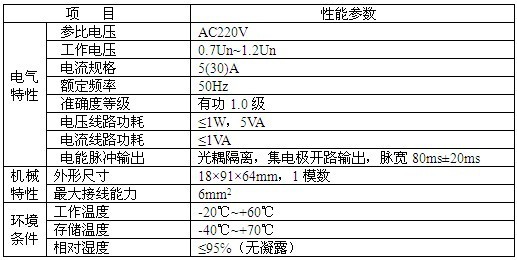

4.1.2技术参数

4.1.3外形尺寸(mm)

4.1.4接线端子

4.2 DDSD1352计量仪表

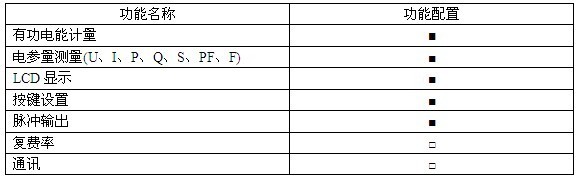

4.2.1 功能(■代表：标配功能；□代表：可选功能)

4.2.2 技术参数

4.2.3 外形尺寸(mm)

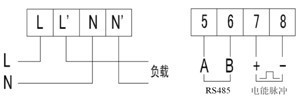

4.2.4 接线端子

4.3 DDSF1352计量仪表

4.3.1功能
　　● 计量
　　计量单相有功总电能，反向计入总电能并单独累计
　　● 测量
　　测量单相电压、电流
　　● 分时
　　百年日历、时间，闰年自动切换，可设置3个费率，8时段，时段小间隔1分钟
　　● 结算
　　电表内存储3个月的历史结算数据，电能结算日缺省设置为月末24时（月末结算）
　　● 显示
　　7位宽温型LCD显示；有功电能脉冲、当前费率LED指示
　　● 输出
　　有功电能脉冲输出，无源光电隔离型输出端口
　　● 通讯
　　支持RS485通讯接口，通讯规约可选（MODBUS-RTU或DL/T645规约）

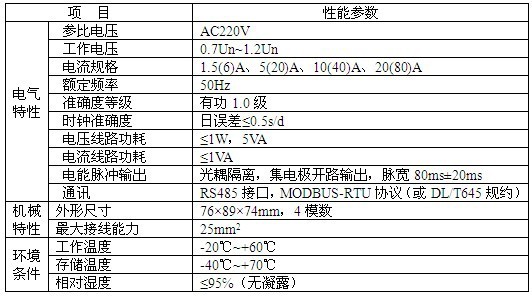

4.3.2技术参数

4.3.3外形尺寸(mm)

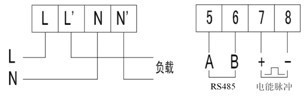

4.3.4接线端子

4.4 DTSF1352计量仪表

4.4.1功能
　　● 计量
　　计量总有功电能，反向计入总电能
　　● 分时
　　百年日历、时间，闰年自动切换，可设置4个费率，8时段，时段小间隔1分钟
　　● 结算
　　电表内存储3个月的历史结算数据，电能结算日缺省设置为月末24时（月末结算）
　　● 显示
　　7位宽温型LCD显示；有功电能脉冲、当前费率、分相有电、功率反向LED指示
　　● 输出
　　有功电能脉冲输出、时钟脉冲输出，无源光电隔离型输出端口
　　● 通讯
　　支持RS485通讯接口，通讯规约可选（MODBUS-RTU或DL/T645规约）

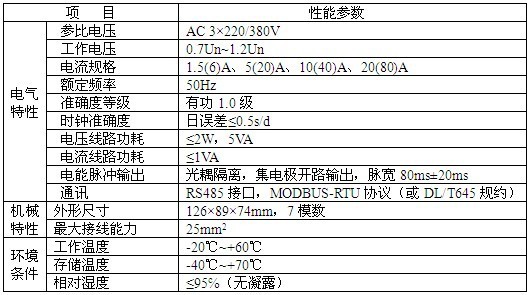

4.4.2技术参数

4.4.3外形尺寸(mm)

4.4.4接线端子

4.5 DTSD1352计量仪表

4.5.1功能
　　● 计量
　　计量总的正反向有功和无功电能（4象限电能）
　　● 测量
　　测量分相电压、分相电流、分相及总的有功功率、无功功率和视在功率、分相及总的功率因数、电网频率
　　● 需量
　　有功、无功功率需量统计
　　● 分时
　　百年日历、时间，闰年自动切换，可设置2个年时区、2套时段表、4个费率，8时段，时段小间隔1分钟
　　● 结算
　　电表内存储3个月的历史结算数据，电能结算日缺省设置为月末24时（月末结算）
　　● 显示

　　7位宽温型LCD显示；有功电能脉冲、无功电能脉冲、报警、相序、失压、当前费率LED指示
　　● 输出
　　有功电能脉冲输出、无功电能脉冲输出，无源光电隔离型输出端口
　　● 通讯
　　支持RS485通讯接口，通讯规约可选（MODBUS-RTU或DL/T645规约）

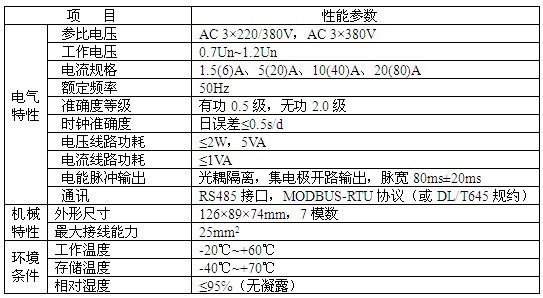

4.5.2技术参数

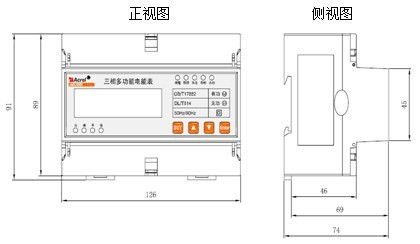

4.5.3外形尺寸(mm)

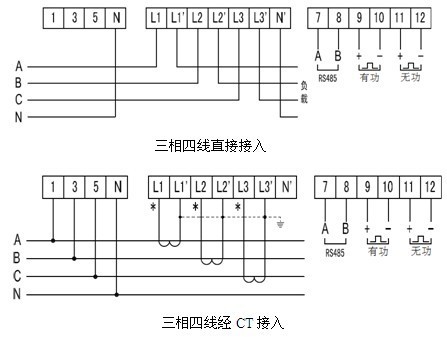

4.5.4接线端子

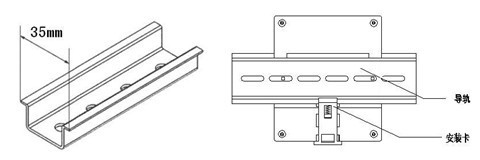

4.6安装方式
　　DDS1352、DDSD1352、DDSF1352、DTSF1352、DTSD1352计量仪表采用35mm标准导轨安装方式，如下图：

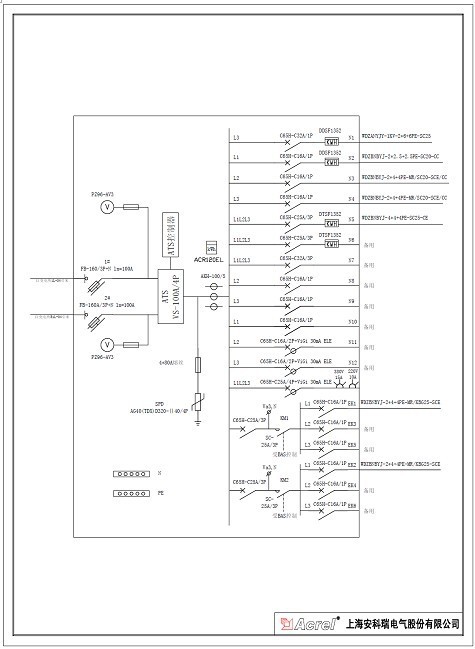

5　应用方案
