| 品牌 | collihigh昆仑海岸 | 型号 | FS-2000E |
| 种类 | 压力 | 制作工艺 | 见参数 |
| 输出信号 | 数字型 |
用途
明火探测报警。
性能指标：
重量 | 大约150克(5.25oz) |
容量 | 30V/0.25A |
报警声(蜂鸣声) | 报警:在延迟10秒内,每0.2秒间歇发声。音量:80 dB或更高3.3英尺(1米)(可选择无声设置) |
灵敏度调整 | 探测记时器(4种设置0.2秒、1秒、6秒和30秒) |
附件 | 钉子Φ4×25,2 pcs.;传感器固定螺丝Φ3×6 pce。 |
电线 | 端子 |
报警记忆 | 自动重新设置功能(可选择开/关设置)记忆LED闪烁3分钟,然后亮47分钟。 |
探测系统 | 紫外线探测(探测波长185到260nm) |
电源 | 10VDC到30VDC(无正负) |
反射器输出 | Form B(N/C)干接触反映:当传感器被分离时打开 |
外型 | ABS树脂 |
选装 | 顶棚安装附件(BCW-401) |
探测区域 | 长度:33英尺(10米)[2.75"(7厘米)面前的打火机火焰];角度:大约为120°圆锥型;调整角度:水平25°通过底座垂直30°(分4步)通过探头 |
电耗 | 静止时:少于25mA;报警时:少于75 mA(警铃开)少于40 mA(警铃关) |
报警输出 | Form C干接触延迟(报警:开/关)接触反映:延迟(约2秒);接触容量:30V/0.3A;保护电阻3.3ohms |
LED | 报警LED(红色):亮灯延迟10秒。记忆LED(黄色):记忆指示时灯亮,电源接通时闪烁。 |
安装 | 室内安装(顶棚或墙壁安装) |
周围环境温度值 | -10~+60℃无凝结 |
尺寸图
安装说明
1.确定安装位置。
2.拧动螺丝杆将传感器分开。
3.用随机带的螺丝将底座固定。将电线的内芯剥出来,把电线线槽。
4.将电线与底座的端子连接起来。
5.设定探测时间,警铃以及警报记忆。
6.将传感器与底座连接起来。
(1)将传感器和底座的前标志对齐。
(2)将传感器放入底座。
(3)拧动传感器直到螺丝被拧紧。
7.检查操作和区域(探头可分做4步调整)。
8.将传感器分开,向右旋转区域固定螺丝,固定好探头。
9.将传感器与底座连接起来。
当传感器与底座分开时,用手掌拖住并拧动螺丝杆。
要固定传感器,须将传感器的固定螺丝螺丝孔内部拧紧。

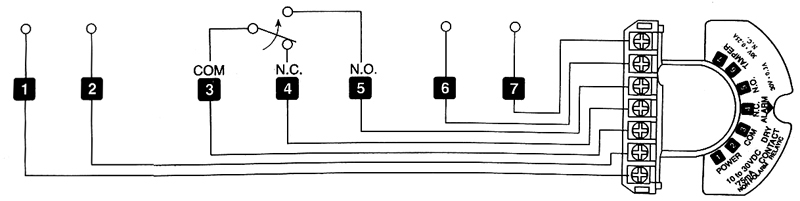

接线端子排列图
1与2号端子接电源;3、4与5号端子接报警输出;6与7号端子接拆卸报警。
系列简介及说明
1.可探测到火焰中的紫外线,并予以警报。
2.不可以通过声音报警,它还装备有C(C/N——N/O)输出。
3.LED记忆能使您从一系列传感器中找到初报警的传感器。
4.区域调整装置使得预警区域角度更加宽阔。
5.传感器和基座的快速分离使安装和维修变得简单轻松。
