| 品牌 | 欧姆龙OMRON | 型号 | E3JK |
| 种类 | 光学 | 材料 | 聚合物 |
| 材料物理性质 | 绝缘体 | 材料晶体结构 | 多晶 |
| 制作工艺 | 集成 | 输出信号 | 模拟型 |
| 防护等级 | 多种 | 线性度 | 多种（%F.S.） |
| 迟滞 | 多种（%F.S.） | 重复性 | 多种（%F.S.） |
| 灵敏度 | 多种 | 漂移 | 多种 |
| 分辨率 | 多种 |
库存产品：
E3JK-DS30M1 DS30M2
E3JK-R4M2 12-240VAC/DC
E3JK-R4M1 12-240VAC/DC
E3JK-R2M2 12-240VAC/DC
E3JK-5M2 12-240VAC/DC
E3JK-5M1 12-240VAC/DC
E3T-ST11
E3T-ST21
E3S-LS3C10 欢迎来电洽谈！
---------------------------------------------------------------------------------------------------------------------------

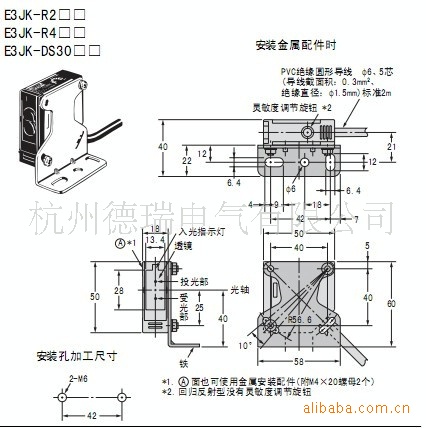

E3JK
检测方式 对射型 回归反射型(带M.S.R功能) 回归反射型(不带M.S.R功能) 扩散反射型
项目 型号 E3JK-5M□ E3JK-5S3 E3JK-R2M□ E3JK-R2S3 E3JK-R4M□ E3JK-R4S3 E3JK-DS30M□ E3JK-DS30S3
检测距离 5m 2.5m(E39-R1使用时) 4m(E39-R1使用时)
300mm
(白纸100×100mm)
标准检测物体 φ14.8mm以上的不透明体 φ75mm以上的不透明 —
差动距离 — 检测距离的20％以下
指向角 投·受光器：各3～20° 1～5° —
光源(发光波长) 红外光二极管(950nm) 红色发光二极管(660nm) 红外光二极管(950nm)
电源电压 DC12～240V±10％ 脉动(p-p)10％以下、 AC24～240V±10％ 50/60Hz
消耗
电流
DC
3W以下(投光器1.5W以下、
受光器1.5W以下)
2W以下
AC
3W以下(投光器1.5W以下、
受光器1.5W以下)
2W以下
控制输出
继电器输出：
1ch接点
AC250V
3A
(cosφ＝1)
以下、DC5V
10mA以上
DC SSR
负公共端
DC48V
100mA以下漏
泄电流
0.1mA以下带
负载短路保
护
继电器输出：
1ch接点
AC250V
3A
(cosφ＝1)
以下、DC5V
10mA以上
DC SSR
负公共端
DC48V
100mA以下漏
泄电流
0.1mA以下带
负载短路保
护
继电器输出：
1ch接点
AC250V
3A
(cosφ＝1)
以下、DC5V
10mA以上
DC SSR
负公共端
DC48V
100mA以下漏
泄电流
0.1mA以下带
负载短路保
护
继电器输出：
1ch接点
AC250V
3A
(cosφ＝1)
以下、DC5V
10mA以上
DC SSR
负公共端
DC48V
100mA以下漏
泄电流
0.1mA以下带
负载短路保
护寿命
(继电器
输出)
机械 5,000万次以上(开闭频率18,000次/小时)
电气 10万次以上(开闭频率1,800次/小时)
应答时间 30ms以下 10ms以下 30ms以下 5ms以下 30ms以下 5ms以下 30ms以下 5ms以下
灵敏度调整 — 单回转开关
使用环境照度 受光面照度 白炽灯：3,000lx以下
周围环境温度 动作时：－25～＋55℃、保存时：－30～＋70℃(不结冰、不结露)
周围环境湿度 动作时：45～85％RH、保存时：35～95％RH(不结露)
绝缘电阻 20MΩ以上(DC500V兆欧表)
耐电压 AC1,500V 50/60Hz 1min
振动 耐久 10～55Hz 上下振幅1.5mm X、 Y、 Z各方向 2h
误操作 10～55Hz 上下振幅1.5mm X、 Y、 Z各方向 2h
冲击
耐久 500m/s2
X、 Y、 Z各方向 3次
误操作
100m/s2
X、Y、Z各方向
3次
500m/s2
X、Y、Z各方向
3次
100m/s2
X、Y、Z各方向
3次
500m/s2
X、Y、Z各方向
3次
100m/s2
X、 Y、Z各方向
3次
500m/s2
X、 Y、 Z各方向
3次
100m/s2
X、Y、Z各方向
3次
500m/s2
X、Y、Z各方向
3次
保护结构 IEC规格 IP64
连接方式 导线引出式(标准导线长2m)
质量(捆包状态) 约420g 约250g
材质
外壳 ABS
透镜部 丙烯酸酯树脂
金属安
装配件 铁
附属品 金属安装配件(带螺钉)、螺母、使用说明书、反射板(仅限回归反射型)
