| 品牌 | 国产 | 型号 | m308536 |
| 输出信号 | 模拟型 | 种类 | 湿度 |

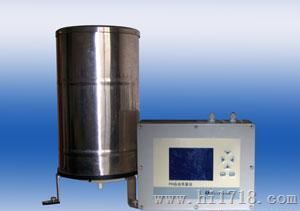

雨量传感器 型号:m308536
测量要素：
降水
雨强：0-4mm/min
分辨率：0.1mm
准确度：0.4mm(<=10mm)
4%（>10mm）
翻斗式雨量传感器适用于气象台（站）、水文站、农林、国防等有关部门用来遥测液体降水量、降水强度、降水起止时间。用于防洪、供水调度、电站水库水情管理为目的水文自动测报系统、自动野外测报站，为降水测量传感器。
主要技术指标
（1） 承水口径：Ф200 + 0.6mm
（2） 测量降水强度： ≤4mm/min
（3） 误差：±4%（室内静态测试，雨强为2mm/min）
（4） 输出信号：单干式舌簧管通断
（5） 工作强度：0-50℃
（6） 贮存温度：-10℃-50℃
结构原理
它是由承水口、过滤网、上筒、联接螺钉、磁钢、干式舌簧管、下筒、翻斗、限位螺钉、锁紧螺母、底座、水准泡、调平螺钉等主要部分所组成。承水口收集的雨水，经过上筒（漏斗）过滤网，注入计量翻斗——翻斗是用工程塑料注射成型的用中间隔板分成两个等容积的三角斗室。它是一个机械双稳态结构，当一个斗室接水时，另一个斗室处于等待状态。当所接雨水容积达到预定值（3.14、6.28ml）时，由于重力作用使自己翻倒，处于等待状态，另一个斗室处于接水工作状态。当其接水量达到预定值时，又自己翻倒，处于等待状态。在翻斗侧壁上装有磁钢，它随翻斗翻动时从干式舌簧管旁扫描，使干式舌簧管通断。即翻斗每翻倒，干式舌簧管便接通送出一个开关信号（脉冲信号）。这样翻斗翻动次数用磁钢扫描干式舌簧管通断送出脉冲信号计数，每记录一个脉冲信号，便代表0.1、0.2毫米降水，实现降水遥测的目的。
