KZDL系列快速智能测硫仪，煤炭，冶金，电力，建材，商检

适用范围：

本公司生产的LZDL系列 智能汉显定硫仪，主要用于测定煤炭、钢铁和各种矿物中的全硫含量，是煤炭、电力、化工、建材、冶金、地质勘探、商检、检测等部门实验室的优选备仪器。
   该仪器是依据 GB/T214-1996 中库仑滴定法而设计的。该仪器的测定过程采用微处理器智能控制，新增加了如：自动控制电解开关、 PID 模式控制炉流等诸多智能控制功能；并由微处理器对测试数据进行多种校正和处理，使得测定数据稳定，平行样好，结果的准确度和度国标 GB/T214-1996  要求，且大屏幕汉字显示，人机界面友好，键盘操作简单易学好用，自动化智能控制程度较高，体积小巧等诸多优点，故是目前实验室较理想的测硫仪。

技术特点：

本仪器较同类测硫仪相比，具有如下特点：

【 1 】人机界面友好，键盘操作简单易学好用。

【 2 】炉温采取 PID 模式控制炉流，控温高，可保护硅碳管，延长使用寿命。

【 3 】设定炉温，修正等可直接通过键盘输入改变。

【 4 】智能控制电解开关的开与关，不会因开、关机的顺序而产生过电解现象。

【 5 】做煤样时可以查看炉温、炉流、指示电压、进程时间及含硫量，试验过程一目了然。

【 6 】自动判断滴定终点，缩短实验时间，工作效率。

【 7 】若输入了水分值，则计算、打印干剂硫和水分值。

【 8 】本仪器可以掉电记忆新的 30 个历史记录，并可打印历史记录。

主要技术指标：

【 1 】硫的测量范围： 0-10%

【 2 】试样燃烧分析时间 3--9 分钟，，智能判断滴定终点返回。

【 3 】控温： 1150 &plun; 5 ℃。测温： 0.5 级；加热体为硅碳管，高温度≥ 90 毫米，温度为 1150 ℃&plun; 5 ℃ ( 根据需要可调节温度 ) 。

【 5 】升温速度： 25--30 ℃ / 分，约 35 分钟可达 1200 ℃。

【 6 】电解池：容积为 450 毫升，金属铂电。

【 7 】仪器的稳定性：开机 1 分种之内进入稳定状态。

【 8 】供电电源： 220V &plun; 20%   50Hz.

【 9 】仪器尺寸 (mm)

   控制器： 365 × 155 × 340

   高温炉： 580 × 250 × 270

   净化器： 258 × 300 × 360

 分析原理：

      煤样在 1150 ℃高温条件下在净化过的空气流中燃烧，煤中各种形态的硫均被燃烧分解出来，被空气流带到电解池内与水化合生成 H2SO3 ，由于其破坏了电解池内原有的碘 - 碘离子对的动态平衡，仪器便立即输出电流电解碘化钾溶液生成碘，去恢复原来的动态平衡，也就是 GB/T214-1996 中的库仑滴定。具体恢复到原来的动态平衡所耗用了多少电流，是与煤样中燃烧分解硫的多直接关系的，它可由微处理器测量并计算出来，故而我们可以得出煤中的全硫含量。

结构介绍

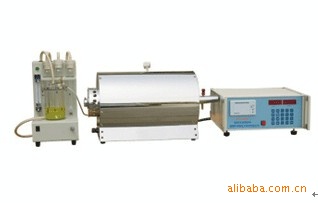

 该仪器由空气净化装置、控制器、燃烧炉、电解池和搅拌器等部分组成。

【 1 】空气净化装置  该部分由电磁泵、流量计、干燥器、等。

       1 、电磁泵：分别使空气进出，提供空气流循环动力。

       2 、干燥器：主要是除去空气中的酸性气体和水分等杂质。由于从电解池中抽出的空气水份量大，故需经常烘烤和更换硅胶。

       3 、流量计：空气动力大小的指示。

【 2 】控制器

     包括温度控制器、库仑积分器和程序控制器。

【 3 】燃烧炉

     本仪器采用管式高温炉为燃烧炉，其加热元件硅碳管，型号为￠ 40/30 × 2  。其结构如图所示。

1.  刚玉异经管   2. 散热罩   3. 炉端盖   4. 刚玉挡板   5. 保温棉

6. 外壳     7. 热电偶   8. 刚玉护管   9. 硅碳管   10. 炉口锥管
【 4 】电解池和搅拌器

   电解池用玻璃制成，容积为 450 毫升，有一对电解电和一对指示电，上盖与其壳体用橡胶密封圈密封。 电解池壳体一侧装有一烧结玻璃熔板气体过滤器，将燃烧后放出的气体喷成细雾状。 在电解池内放一搅拌棒，用于搅拌电解液使化合反应充分，均匀。

键盘操作说明：

    仪器的操作通过面板上的 16 个触摸键来实现。其中 10 个数字键， 4 个方向 键←↑↓→， 1 个确认键 OK ， 1 个返回键 C 。

键盘如图所示

。。。。。。

（ 一）   按键的一般约定

     1   C 是返回键（ 1 ）返回上级菜单汉字（ 2 ）实验过程中，可中止实验

     2   OK 是确认。进入下级菜单，进入实验程序。

     3    ←↑↓→ 4 个方向键，一般用来移动光标。

     4  10 个数字键用来输入数字。

  （二 ） 屏幕显示与键盘操作

    待机状态：

      仪器打开电源开关后， 屏幕显示欢迎信息，几秒后自动进入待机项目屏幕左上角显示当前炉温，中间显示指示电压，右上角显示时钟。光标默认在做样项目，按↑↓键可上下移动改变待选项目。按 OK 键仪器进入光标所指项目。

下面就各项内容具体说明

（ 1 ）当光标指向 “  做样  ”菜单，按 OK 键，或直接按数字键后 屏幕将显示 输入数据画面：在此，可以输入样重，改变样号，输入水分以便做干基

硫。输入样重为 00 。 0 表示要调试送样机构。正常做样时样重不能为 0.

   输入数据后按 OK 键就可进入正常作样程序。正常作样画面如下： 如中止实验请按 C 键 。

 。。。。。。

使用方法：

【 1 】接通电源，燃烧炉自动升温到设定温度处并恒温后，顺序打开搅拌开关，气泵开关，电解开关。

【 2 】在升温过程中，应将电解液配好并放入电解池内。

电解液的配制方法：碘化钾 5 克，溴化钾 5 克，溶入 250 ～ 300ml 的蒸流水中，然后加入 10ml 冰醋酸（冰乙酸）电解液可重复使用，当电解液的 PH 值应为 1 ～ 2 之间，当 ph 值 <1 或混浊不清时应更新配制电解液

【 3 】置入三位数的样重为 000 ，石英舟上不放煤样，按下“ OK ”按扭，可进行送样机构的调试，此时将不进行库仑滴定，不会出现过电解现象。计算机将自动启动送样机构在 1150 ℃处停留，这时可按下“ C ”按扭强制返回。

【 4 】在瓷舟上称取 50 ． 0 毫克左右的煤样，上面覆盖一层三氧化钨，将瓷舟放入石英舟上，置入三位数的样重，按下“ ok ”按扭，整个试验过程由计算机控制，按预先写入的程序执行。分别在 500 ℃处停留，然后自动控制送样机构逐步 1150 ℃，并在此停留 , 长到 9 分钟。试样经充分燃烧分解后，计算机会自动判断出库仑滴定终点并提前返回。待石英舟和瓷舟自动返回到原位后，打印机将打印出结果，本次煤样试验完毕。

【 5 】本仪器为出现过电解现象，由计算机自动控制电解开关的开和关。故尔在试验之前，须先打开气泵、搅拌器，然后再置入三位数的样重并按下“ 送样 ”按扭，开始整个试验过程。

【 6 】每次试验时，指示电压一般小于 35mV, 故应加烧 1-2 个废样，以使电解液中碘 - 碘离子对的电电位校正到仪器所需的数值。

【 7 】 试验连续进行，如中间间隔时间较长，指示电压若小于 35mV, 在试验前需加烧一个废样。

【 8 】 试验完后，应先关闭电解开关、气泵、搅拌器，再关闭电源开关。若长期不用可放出电解液，并用蒸馏水把电解池清洗干净。

【 9 】试样称量前的准备工作：在试样称量前，应尽可能地将试样瓶内的煤样混和均匀，可用手握住带盖的试样瓶上方，自上而下做园周运动，切勿上下摇动。试样的充分混合是试验结果的重要因素。

【 10 】称取煤样（ 50mg &plun; 0.2mg ）保持小数后一位（ 50.0mg ） , 并在上面覆盖一层三氧化钨以爆燃

常见故障的排除：

【 1 】气路的气密性下降：

     流量计指示应在 0.8~~1.2 之间。若气密性下降，重点应检查以下部

件：气泵、流量计、玻璃管、橡胶管和气路连接。

【 2 】电解池

       1 、电解池漏气导致气路的气密性下降。

       2 、电解池内的四个片上有污垢应清洗。

       3 、电解池内的四个片与控制器应连接。 下图为航空插头的线号与电解池的的四只铂电连接图。。。。。

【 3 】搅拌器：

    搅拌棒的磁力消退，是造成搅拌失步现象的常见原因，应更换。

【 4 】温度控制部分

     1 、若温度一直显示 1999 ℃，表示热电偶未通或其内部断路。

        若温度一直不增加，而有加热电流 则表示热电偶接反。

        若温度一直显示室温，则表示热电偶连线短路。

     2 、温度值小于设定炉温，应有加热炉流。若炉流显示为 0 ． 0A ，表示硅碳管本身内部断路或连线未接通。

    3 、恒温波动太大，一般为硅碳管的原因。电阻值应为 7~~8 Ω，故应选购本公司配套的为。

  附：全硫测定的允许差（ GB214-83 ）
