| 品牌 | Collihigh昆仑海岸 | 产品型号 | K-I-H1TOA1S0B0PDV0 |
系列简介及说明
K-I型力值显示控制仪是一种多用途仪表,速度快,高。它拥有的许多性能很适合力值显示及控制应用。此外,它拥有的峰值、谷值检测及保持功能,正负信号双性处理能力很适合与拉压传感器、扭矩传感器等配接,用于试验机控制设备。
特点:
16mm高亮度绿色LED显示。
可选择显示总值及净值。
数字滤波、显示分度、显示小数点位置选择功能。
载时显示。
自动位跟踪。
轻触式按键自动清。
采样及控制速度50次/秒。
峰值、谷值检测,显示功能。
接通电源时自诊断功能。
1点开关量输入,用于清。
可选配的界面板:
—标准RS232或RS485通讯接口,连接计算机或打印机。
—4点比较输出,有6种可选择的比较方式。
—并行BCD码输出。
—模拟量输出。
—大屏显示器界面。
系列用途
适用于各种电阻应变式测力与力值传感器。(也适用于扩散硅压力传感器;直流电流、电压信号)。
| 商品技术指标 | |
| 比较输出类型 | OC门输出 |
| 通讯接口 | 无通讯接口 |
| 大屏显示器接口 | 大屏显示器接口 |
| 大屏显示器接口 | 大屏显示器接口 |
| 大屏显示器接口 | 大屏显示器接口 |
| 仪表电源 | 220V AC |
| 面板形式 | 横式 |
| 显示形式 | 单显示 |
| 模拟量输出 | 4~20mA |
| 激励电源 | 无激励电源 |
| 打印功能 | 打印功能 |
| 通用指标 | |
| 显示分度数 | 10000分度 |
| 采样、比较速率 | 50次/秒 |
| 点漂移 | 小于 0.04μV/℃ |
| 仪表电源 | 220V AC |
| 显示分度间距 | 1~5 |
| 指示灯 | 总值、净值、峰值、谷值、力值变动、比较输出、位 |
| 工作环境 | -5℃~50℃,85% R•H |
| 显示 | 5位16mm高亮度绿色LED |
| 小数点位置 | 可选择的5个不同位置 |
| 输出激励电压 | 10V&plun;5%,电流>200mA |
| 输入电压 | &plun;10V |
| 输入阻 | 大于10MΩ |
| 量程漂移 | 小于 10ppm/℃ |
| 非线性误差 | 小于0.006% |
使用说明

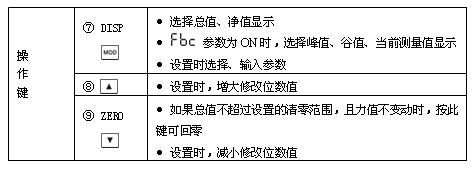

面板及按键说明

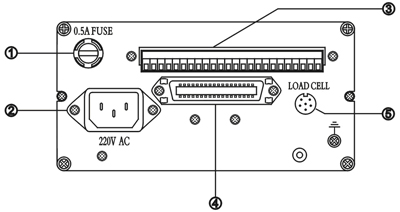

短壳后面板说明
① 0.5A 保险丝座
② 220V AC 插座

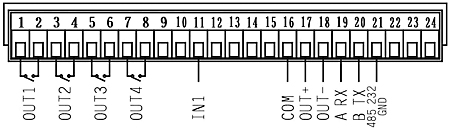

③ 比较输出、模拟量输出、RS232/RS485接口、开关量输入端子
④ BCD码或大屏显示器输出
⑤ 传感器插座

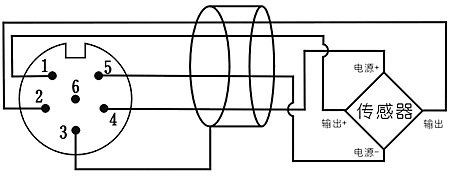

传感器与仪表的联机采用屏蔽电缆,屏蔽层须接到第3脚,否则不能抑制干扰。
安装方式

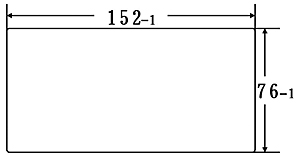

开孔尺寸

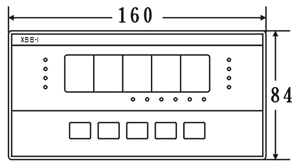

前面板
后面板
