| 品牌 | Collihigh昆仑海岸 | 产品型号 | KS/A-T0A0B1S3V1L2W2 |
系列简介及说明
KS系列热能积算仪是充分发挥数字技术和软件技术的优势设计而成的智能仪表,具备以下特点:
本仪表测量出水温度和回水温度,根据温差和水流量计算热能
多种信号输入:电流、电压、脉冲、热电偶、热电阻及用户需求的其它种类信号
误差小于0.2%F.S,并具备调校、数字滤波功能,可帮助减小传感器、变送器的误差,系统的测量、控制
2点报警输出。可通过参数选择对温度1、温度2、流量进行上限或下限报警。报警灵敏度设定
1路变送输出。可通过参数选择输出温度1、温度2、瞬时流量
全透明、、的网络化通讯接口,实现计算机与仪表间的数送和控制。的控制权转移功能使计算机可以直接控制仪表的报警输出和变送输出。读取测量数据的时间小于10ms
提测试软件,组态软件和应用软件技术支持
通用指标 | |||||||||||||||||||||||
| 打印功能 | 不带打印功能 | ||||||||||||||||||||||
| 停电记录功能 | 不带停电记录功能 | ||||||||||||||||||||||
| 测量控制周期 | 0.6秒 | ||||||||||||||||||||||
| 测量分辨力 | 1/60000,16位A/D转换器 | ||||||||||||||||||||||
| 基本误差 | 小于&plun;0.2%F.S | ||||||||||||||||||||||
| 热电偶 | K、E、T、S可通过设定选择(0.0℃~999.9℃) | ||||||||||||||||||||||
| 热电阻 | Pt100(0.0℃~400.0℃) | ||||||||||||||||||||||
| 温度输入信号类型 | 电压、电流、热电阻、热电偶 | ||||||||||||||||||||||
| 显示范围 | 瞬时流量、温度为4位LED显示,-1999~9999;累积流量为12位LED显示,0~ | ||||||||||||||||||||||
| 工作环境 | 0℃~50℃,湿度低于90%R.H | ||||||||||||||||||||||

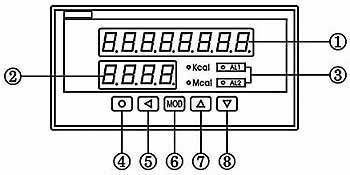

使用说明
①显示窗
显示累积热能的前8位,温度值、瞬时流量值
在参数设置状态下,显示参数号、参数数值
②显示窗
显示热能后4位
③指示灯
工程量单位指示灯
报警状态指示灯
④设置键
测量状态下,按住2秒钟以上不松开则进入设置状态
在设置状态下,显示参数号时,按住2秒以上不松开进入下一组参数或返回测量状态
⑤左键
在测量状态下切换显示内容
在设置状态下:① 调有参数值② 移动修改位
⑥ 确认键
在测量状态下无效
在设置状态下,存入修改好的参数值
⑦ 增加键
在测量状态下累积值清
在设置状态下增加参数数值或改变设置类型
⑧ 减小键
在测量状态下启动打印
在设置状态下减小参数数值或改变设置类型
为,接线须在断电后进行。
安装方式

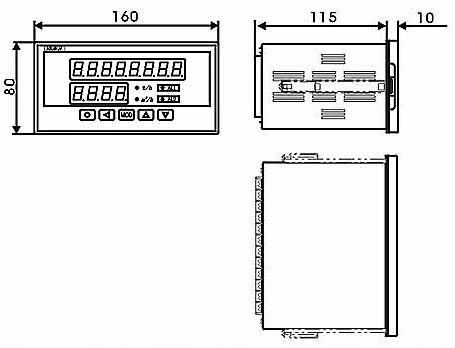

A-H 规格160×80尺寸的仪表(mm)
外型尺寸

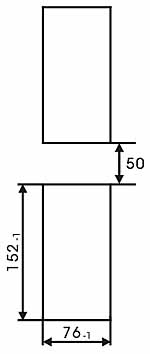

开孔尺寸

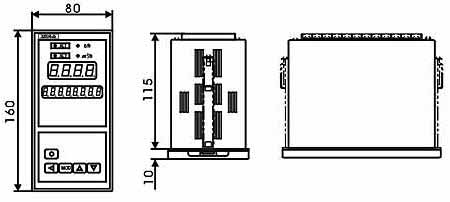

A-S 规格80×160尺寸的仪表
外型尺寸
开孔尺寸

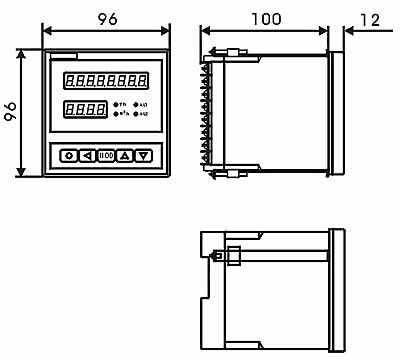

B-F 规格96×96尺寸的仪表(mm)
外型尺寸
开孔尺寸
本说明书给出的为基本接线图,受端子数量的限制,当仪表功能与基本接线图冲突时,接线图以随机说明为准。
A-H,A-S规格仪表的输入接线说明
温度输入通道1(A-H,A-S规格)
1.热电阻输入
2.热电偶输入
3.电压输入
4.电流输入(有源)
5.电流输入(使用本表供电)
温度输入通道2
1电流输入(有源)
2电流输入(使用本表供电)
3电压输入
4电流输入(有源)
5电流输入(使用本表供电)
流量输入通道
1.电流输入(有源)
2.电流输入(使用本表供电)
3.电压输入
4.脉冲输入(使用本表供电)
B-F规格仪表的输入接线说明
温度输入通道1(B-F规格)
1.热电阻输入
2.热电偶输入
3.电压输入
4.电流输入(有源)
5.电流输入(使用本表供电)
温度输入通道2
1.热电阻输入
2.热电偶输入
3.电压输入
4.电流输入(有源)
5.电流输入(使用本表供电)
流量输入通道
1电流输入(有源)
2电流输入(使用本表供电)
3电压输入
4脉冲输入(使用本表供电)

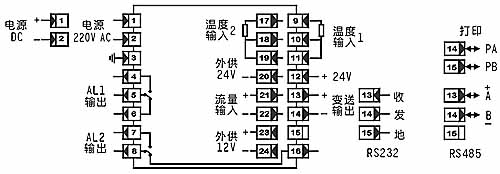

A-H 规格160×80尺寸的仪表(mm)接线端子图

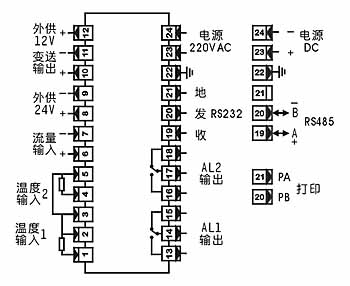

A-S 规格80×160尺寸的仪表接线端子图
B-F 规格96×96尺寸的仪表(mm)接线端子图
