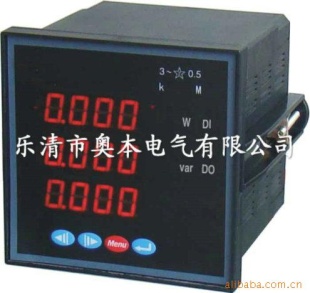

| 品牌 | 奥本 | 产品型号 | PD194Z-3S9,PD194Z-2S4，PD194Z-2S7，PD194Z-2S9，PD194Z-2SY |
| 测量 | 0.5 | 显示方式 | LED |
| 外形尺寸 | 80X80X85（mm） | 开孔尺寸 | 76X76（mm） |
一、概述
Z系列多功能网络电力仪表是针对电力系统、工矿企业、公用设施、智能大厦的电力监控需求而设计的，它可以高 的测量所有常用的电力参数；采用可视度高的LED来显示.仪表测量的参数和电网系统运行信息，仪表面板带有编程按键，用户可以现场方便地实现显示切换、参数设置、使用灵活方便。可以直接代替常规电力变送器等辅助单元，作为一种先进的智能化、数字化电网前端采集元件，广泛应用于各种控制系统、变电自动化系统、配电自动化系统中，具有安装方便、接线简单、维护方便、工程量小等特点，能够完成业界不同PLC、工业控制计算机通讯软件组网。
外形代号 | 外形尺寸(mm) | 测量电参数 | 显示方式 | 外围功能 |
42方形 | 120*120*112 | 相电压、线电压、电流、
总有功功率、总无功功率、
总功率因素、总视在功
率、频率、有功电能、
无功电能
| LED数码管显示 | 数字通讯 电能脉冲输出 |
96方形 | 96*96*112 |
二、技术参数
性 能 | 参 数 | |||
输
入
测
量
显
示 | 网络 |
| 三相三线、三相四线 | |
电压 | 额定值 |
| AC 100V、400V（订货时请说明） | |
过负荷 |
| 持续：1.2倍 瞬时：10倍/10s | ||
功耗 |
| <1VA(每相) | ||
阻抗 |
| ≥500kΩ | ||
| RMS测量，等级0.5 | |||
电流 | 额定值 |
| AC 1A、5A(订货时请说明) | |
过负荷 |
| 持续：1.2倍 瞬时：10倍/10s | ||
功耗 |
| <0.4VA(每相) | ||
阻抗 |
| <2mΩ | ||
| RMS测量，等级0.5 | |||
频率 |
| 40~60Hz，0.1Hz | ||
功率 |
| 有功、无功、视在功率，0.5级 | ||
电能 |
| 四象限计量，有功0.5级，无功1级 | ||
显示 |
| 可编程、切换、循环（LCD）显示 | ||
电源 | 工作范围 |
| AC/DC 85~270V | |
功耗 |
| ≤5VA | ||
输出 | 数字接口 |
| RS-485、MODBUS-RTU协议 | |
脉冲输出 |
| 2路电能脉冲输出，光耦继电器 | ||
开关量输入 |
| 4路开关量输入，干接点方式(可选) | ||
开关量输出 |
| 4路开关量输出，继电器(可选) | ||
模拟量输出 |
| 4路模拟量输出，4~20mA/0~20mA(可选) | ||
环境 | 工作环境 |
| -10~55℃ | |
储存环境 |
| -20~75℃ | ||
安全 | 耐压 |
| 输入/电源>2kV，输入/输出>2kV，电源/输出>1kV | |
绝缘 |
| 输入、输出、电源对机壳>5MΩ | ||
