| 品牌 | 奥本 | 产品型号 | PD194Z-2S4，PD194Z-2S7，PD194Z-2S9，PD194Z-2SY |
一、概述

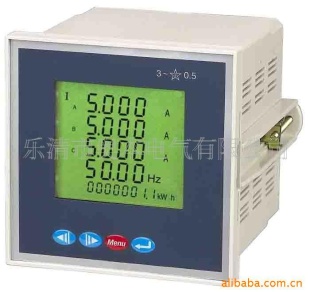

Z系列多功能网络电力仪表是针对电力系统、工矿企业、公用设施、智能大厦的电力监控需求而设计的，它可以高 的测量所有常用的电力参数；采用可视度高的LCD来显示.仪表测量的参数和电网系统运行信息，仪表面板带有编程按键，用户可以现场方便地实现显示切换、参数设置、使用灵活方便。可以直接代替常规电力变送器等辅助单元，作为一种先进的智能化、数字化电网前端采集元件，广泛应用于各种控制系统、变电自动化系统、配电自动化系统中，具有安装方便、接线简单、维护方便、工程量小等特点，能够完成业界不同PLC、工业控制计算机通讯软件组网。
外形代号 | 外形尺寸(mm) | 测量电参数 | 显示方式 | 外围功能 |
42方形 | 120*120*112 | 相电压、线电压、电流、 总有功功率、总无功功率、 总功率因素、总视在功 率、频率、有功电能、 无功电能 | LCD液晶屏显示 | 数字通讯 电能脉冲输出 |
96方形 | 96*96*112 |
二、技术参数
性 能 | 参 数 | |||
输 入 测 量 显 示 | 网络 | 三相三线、三相四线 | ||
电压 | 额定值 | AC 100V、400V（订货时请说明） | ||
过负荷 | 持续：1.2倍 瞬时：10倍/10s | |||
功耗 | <1VA(每相) | |||
阻抗 | ≥500kΩ | |||
RMS测量，等级0.5 | ||||
电流 | 额定值 | AC 1A、5A(订货时请说明) | ||
过负荷 | 持续：1.2倍 瞬时：10倍/10s | |||
功耗 | <0.4VA(每相) | |||
阻抗 | <2mΩ | |||
RMS测量，等级0.5 | ||||
频率 | 40~60Hz，0.1Hz | |||
功率 | 有功、无功、视在功率，0.5级 | |||
电能 | 四象限计量，有功0.5级，无功1级 | |||
显示 | 可编程、切换、循环（LCD）显示 | |||
电源 | 工作范围 | AC/DC 85~270V | ||
功耗 | ≤5VA | |||
输出 | 数字接口 | RS-485、MODBUS-RTU协议 | ||
脉冲输出 | 2路电能脉冲输出，光耦继电器 | |||
开关量输入 | 4路开关量输入，干接点方式(可选) | |||
开关量输出 | 4路开关量输出，继电器(可选) | |||
模拟量输出 | 4路模拟量输出，4~20mA/0~20mA(可选) | |||
环境 | 工作环境 | -10~55℃ | ||
储存环境 | -20~75℃ | |||
安全 | 耐压 | 输入/电源>2kV，输入/输出>2kV，电源/输出>1kV | ||
绝缘 | 输入、输出、电源对机壳>5MΩ | |||
奥本电气-供应
E系列多功能电力仪表：
PD194E-2S4 PD194E-2S7 PD194E-2S9 PD194E-2SY PD194E-2S7A PD194E-2S9A
PD194E-3S4 PD194E-3S7 PD194E-3S9 PD194E-3S7A PD194E-3S9A
PD194E-9SY PD194E-9S4 PD194E-9S7 PD194E-9S9 PD194E-9S7A PD194E-9S9A
Z系列多功能网络电力仪表：
PD194Z-2SY PD194Z-2S4 PD194Z-2S7A PD194Z-2S7 PD194Z-2S9A PD194Z-2S9
PD194Z-9SY PD194Z-9S4 PD194Z-9S7A PD194Z-9S7 PD194Z-9S9A PD194Z-9S9
