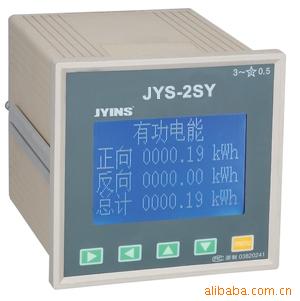

| 品牌 | 上海精英/JYINS | 产品型号 | CDJ194-2SY |
| 测量 | 0.5 | 结构型式 | 正方形 |
| 显示方式 | LCD/LED | 外形尺寸 | 96*96/120*120（mm） |
| 开孔尺寸 | 91*91/112*112（mm） |
一、概述
多功能电力仪表是一种具有测量、显示、数字通信和输出等功能的电力仪表。能对电网中的电流、电压、功率、功率因数、频率、电能等多个电参数进行测量，3排4位LED显示，亮度可调。MODBUS-RTU
通讯规约，方便编程设置或读取数据；广泛应用于各种配电、计量和电量采集、传输系统中。
S4系列测量显示电网中的电流、电压、功率、功率因数、频率、电能等多个电参量。
S7系列测量显示电网中的正反向有功电能、正反向无功电能。
S9系列测量显示电网中的电流、电压、正反向有功电能、正反向无功电能。
二、技术参数：
性能 | 参数 | ||
输 入 测 量 显 示 | 接线方式 | 三相三线、三相四线 | |
电 压 | 额定值 | AC100V、400V（订货时请说明） | |
过负荷 | 持续：1.2倍瞬时：2倍/10s | ||
功耗 | <1VA（每相） | ||
阻抗 | >500kΩ | ||
精度 | RMS测量，等级0.5 | ||
电 流 | 额定值 | AC1A、5A | |
过负荷 | 持续：1.2倍瞬时：10倍/10s | ||
功耗 | <0.4VA（每相） | ||
阻抗 | <20mΩ | ||
精度 | RMS测量，等级0.5 | ||
频率 | 40～60Hz，0.1Hz | ||
功率 | 有无功0.5级 | ||
显示 | 可编程、切换、循环LED显示 | ||
电能 | 四象限计量 | 有功0.5级，无功1级 | |
电源 | 工作范围 | AC/DC 85V～270V | |
功耗 | ≤5VA | ||
输出 可 编程 | 数字接口 | RS-485、MODBUS-RTU协议 | |
脉冲输出 | 电能脉冲输出，光耦继电器 | ||
环境 | 工作环境 | －10～55℃ | |
储存环境 | －20～75℃ | ||
安全 | 耐压 | 输入和电源>2kV，输入和输出>2kV，电源和输出>1kV | |
绝缘 | 输入、输出、电源对机壳>5M | ||
