| 品牌 | 上城科技 | 产品型号 | SMT18E1 SMT18E3 SMT18E4P |
| 测量 | 0.5 | 结构型式 | 安装式 |
| 显示方式 | LED LCD | 外形尺寸 | 120*120（mm） |
| 开孔尺寸 | 112*112（mm） |

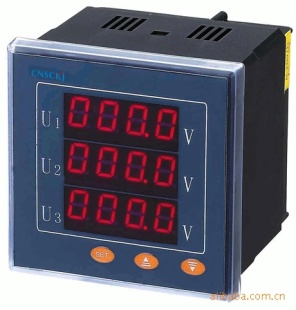

SMT18E系列智能交流电量数显表是一种用于交流电量综合参数测量的智能仪表,该产品可以同时测量三相或单相交流回路中的每一相电压、电流、有功功率、无功功率、视在功率、功率因数、频率、有功电度、无功电度以及谐波分量等几十个参数。产品内部集成了微型控制电脑、数字信号处理芯片、高亮度LED数码显示屏、操作按钮以及开关电源,可以单独完成测量、显示、设定等操作,本产品还配备了标准的数字通信接口、模拟量输入/输出接口和开关量输入/输出接口,能够实现遥测、遥控、遥信、遥调、设定等功能。由于体积小、功能多、高、性能稳定,可以用在多种交流用电场合下的测量、计量以及远程集中抄表、监控管理。
SMT18E系列智能交流电量数显表有四种规格:
SMT18E1三路(相)交流电压和电流数码显示表
SMT18E2单路单相综合交流电量数码显示表
SMT18E3三路单相综合交流电量数码显示表
SMT18E4三相综合交流电量数码显示表
SMT18E4P三相综合交流电量(PROFIBUS接口)数码显示表
SMT18E5三相综合交流电量及谐波数码显示表
SMT18E系列智能交流电量数显表具有如下特点:
无需变送器，交流信号可直接接入(低压)或通过互感器接入(中高压)
可测量和显示三相/单相交流回路的每相电压有效值(V1、V2、V3、V12、V23、V31)
可测量和显示三相/单相交流回路的每相电流有效值(I1、I2、I3)和零序电流(In)
可测量和显示三相/单相交流回路的每相有功功率(P1、P2、P3)和三相总有功功率(P)
可测量和显示三相/单相交流回路的每相无功功率(Q1、Q2、Q3)和三相总无功功率(Q)
可测量和显示三相/单相交流回路的每相视在功率(S1、S2、S3)和三相总视在功率(S)
可测量和显示三相/单相交流回路的每相功率因数(PF1、PF2、PF3)和三相总功率因数(PF)
可测量和显示交流回路的频率(f)
可测量和显示三相/单相交流回路的总输入有功电度(EPi)和总输出有功电度(EPo)
可测量和显示三相/单相交流回路的总感性无功电度(EQind)和总容性无功电度(EQcap)
能够分析每相电压、电流的总谐波含量和2～32次谐波分量以及三相电压、电流的不平衡度
采用24位高分辨率模数转换器,电压、电流优于0.2%,功率、电度优于0.5%
适应三相四线、三相三线三CT、三相三线二CT、单相等多种应用
可在面板设置PT、CT变比,能够适应所有高、中、低压的交流测量
高亮大尺寸LED数显屏显示
内置RS232/485或PROFIBUS通信接口，提供MODBUS或PROFIBUS-DP通信协议
内置实时钟,提供年、月、日、时、分、秒信息,配备锂电池供电,确保时钟连续稳定运行
可选配模拟量输入、模拟量输出、开关量输入、开关量输出等扩展辅助接口
超小体积,标准仪表规格尺寸：96mm(高)×96mm(宽)×70mm(深)
SMT18T系列智能交流电量液晶表是一种用于交流电量综合参数测量的智能仪表,该产品可以同时测量三相交流回路中的每一相电压、电流、有功功率、无功功率、视在功率、功率因数、频率、有功电度、无功电度以及谐波分量等几十个参数。产品内部集成了微型控制电脑、数字信号处理芯片、汉字液晶显示屏、操作按钮以及开关电源,可以单独完成测量、显示、设定等操作,本产品还配备了标准的数字通信接口、模拟量输入/输出接口和开关量输入/输出接口,能够实现遥测、遥控、遥信、遥调、设定等功能。由于体积小、功能多、高、性能稳定,可以用在多种交流用电场合下的测量、计量以及远程集中抄表、监控管理。
SMT18T系列智能交流电量液晶表有四种规格:
SMT18T1三路(相)交流电压和电流液晶显示表
SMT18T2三路单相综合交流电量液晶显示表
SMT18T3三相综合交流电量液晶显示表
SMT18T3P三相综合交流电量(PROFIBUS接口)液晶显示表
SMT18T4一带多综合巡检液晶显示表
SMT18T5三相综合交流电量及谐波液晶显示表
SMT18T系列智能交流电量液晶表具有如下特点:
无需变送器，交流信号可直接接入(低压)或通过互感器接入(中高压)
可测量和显示三相/单相交流回路的每相电压有效值(V1、V2、V3、V12、V23、V31)
可测量和显示三相/单相交流回路的每相电流有效值(I1、I2、I3)和零序电流(In)
可测量和显示三相/单相交流回路的每相有功功率(P1、P2、P3)和三相总有功功率(P)
可测量和显示三相/单相交流回路的每相无功功率(Q1、Q2、Q3)和三相总无功功率(Q)
可测量和显示三相/单相交流回路的每相视在功率(S1、S2、S3)和三相总视在功率(S)
可测量和显示三相/单相交流回路的每相功率因数(PF1、PF2、PF3)和三相总功率因数(PF)
可测量和显示交流回路的频率(f)
可测量和显示三相/单相交流回路的总输入有功电度(EPi)和总输出有功电度(EPo)
可测量和显示三相/单相交流回路的总感性无功电度(EQind)和总容性无功电度(EQcap)
能够分析每相电压、电流的总谐波含量和2～32次谐波分量以及三相电压、电流的不平衡度
可分时段计量有功电度,适应复费率要求的场合
采用24位高分辨率模数转换器,电压、电流优于0.2%,功率、电度优于0.5%
适应三相四线、三相三线三CT、三相三线二CT、单相等多种应用
可在面板设置PT、CT变比,能够适应所有高、中、低压的交流测量
全部中文显示操作界面,高亮蓝色背光大屏幕液晶屏显示
内置RS232/485或PROFIBUS通信接口，提供MODBUS或PROFIBUS-DP通信协议
内置实时钟,提供年、月、日、时、分、秒信息,配备锂电池供电,确保时钟连续稳定运行
可选配模拟量输入、模拟量输出、开关量输入、开关量输出等扩展辅助接口
超小体积,标准仪表规格尺寸：96mm(高)×96mm(宽)×70mm(深)
