| 品牌 | 浙江柏州 | 型号 | FZ-O1D |
| 类型 | 电工 | 适用范围 | 职高、大专、技校 |
FZ-01D维修电工仪表照明实训考核装置
概 述:
“FZ-01A型维修电工仪表照明实训考核装置“是按照颁发的“工人等级标准”和“职业技能鉴定”的要求而设计的，该装置集理论、实际操作和考核鉴定为一体的多功能设备。它不能作为电工仪表和照明电路的操作实训装置。而且也可用于劳动职业技能鉴定部门、大中专院校、职校、技校对初、中、维修电工技能考核的理想设备。

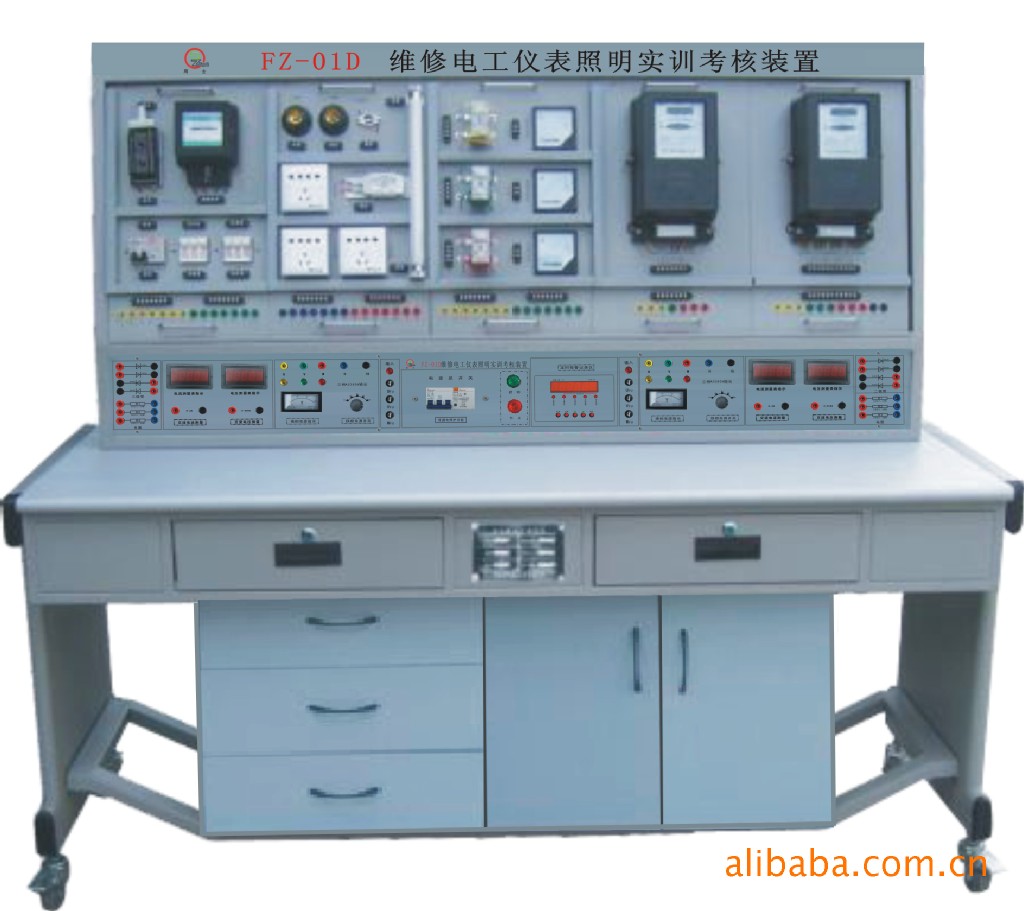

实验装置图
一、 装置特点：
1.电气控制线路元器件都装在作为挂板的安装板上，操作方便、更换便捷，便于扩展功能或开发新实训，操作内容的选择具有典型性和实用性；
2.操作台三相四线的交流电源，即可投入使用；
3.装置设有电压型和电流性漏电保护器，能操作者的人身；
4.元器件都通过导线引到接线端子上，学生接线时在端子上进行，有利于保护元器件；
5.通过走线槽进行走线，进行工艺布线训练。实训电路与装置电源的连接通过插座和高护套结构插接线，快捷。
6.装置的设计为双组型，控制屏左右两边电源且互不干扰，可供两个学生同进完成实训操作。
二、装置技术性能指标:
1.输入电压：三相四线（或三相五线）～380V&plun;10% 50Hz
2.工作环境：温度-10～＋40℃ 相对湿度＜85%（25℃） 海拔＜4000m
3.装置容量：＜1.5KVA
4.重 量：100Kg
5.外形尺寸：1600×700×1650mm
6.数字测量表:提供数字交流电流电压测量表四只,用于实验中测量显示.
7.定时器与报警记录仪：设定实验时间、到时报警、自动切断电源和记录报警次数，
8.漏电保护动作电流：≤30mA；漏电保护动作时间：≤0.1s。
三、实训实验装置的基本配置及功能:
实训台设有两组电源，通过启、停按钮控制电源的输出，并设有急停按钮。电源输出设有短路保护。
1.交流电源：实训台提供线电压380V和相电压220V两种电源，还设有多个单、三相电源插座；
2.整流二管：提供整流二管1N5408四个，用于能耗制动电路。
3.控制面板中的规格电阻:
3.1提供100Ω/75W功率电阻三个，用于降压启动电路。
3.2提供10Ω/25W功率电阻一个，用于能耗制动电路。
3.3实训桌：实训桌为铁质双层亚光密纹喷塑结构，桌面为火、水、高密度板、结构坚固，造型美观大方，桌子左右各设有两个抽屉。
四、实训实验内容
1.插座和一个开关控制一盏灯（白炽灯、荧光灯+二漏电开关）
2.两个双联开关控制一盏灯（白炽灯、荧光灯+二漏电开关）
3.三个开关控制一盏灯（白炽灯、荧光灯+二漏电开关）
4.日光灯线路的接线
5.声控开关控制白炽灯电路的接线
6.触摸开关控制白炽灯电路的接线
7.人体感应开关控制白炽灯电路的接线
8.单相电度表直接接线电路
9.单相电度表经电流互感器的接线电路
10.电压表、电流表接线电路
11.转换开关的电压表测量三相电压接线
12.三只电流互感器接成星形接线电路
13.三只电流互感器接成三角形接线电路
14.三相功率因数表的测量电路
15.三相三线有功电度表的接线电路
16.三相三线有功电度表经电流互感器的接线电路
17.三相四线有功电度表的接线电路
18.三相四线无功电度表经电流互感器的接线电路
19.三相四线无功电度表的接线电路
20.三相四线无功电度表经电流互感器的接线电路
五、实训元件配置
序号 | 挂箱编号 | 实训模块名称 | 数量 | 备注 |
1 | FZ-01 | 仪表照明实训考核组件（一） | 1件 | 提供二漏电保护器1只、熔断器2只、闸刀开关1保、单相电度表1只 |
2 | FZ-02 | 仪表照明实训考核组件（二） | 1件 | 提供螺口灯座2只、开关盒3只、镇流器1只、启辉器1只、日光灯1只 |
3 | FZ-03 | 仪表照明实训考核组件（三） | 1件 | 提供交流电流表3只、电流互感器3只 |
4 | FZ-04 | 仪表照明实训考核组件（四） | 1件 | 提供交流电压表1只、三相功率因数表1只、电压指示切换开关1只 |
5 | FZ-05 | 仪表照明实训考核组件（五） | 1件 | 提供三相三线有功电度表1只 |
6 | FZ-06 | 仪表照明实训考核组件（六） | 1件 | 提供三相四线有功电度表1只 |
7 | FZ-07 | 仪表照明实训考核组件（七） | 1件 | 提供三相四线无功电度表1只 |
