品牌 | 瑞士FMS | 型号 | RMGZ800 |
种类 | 其他 | 材料 | 金属 |
材料物理性质 | 导体 | 材料晶体结构 | 其他 |
制作工艺 | 其他 | 输出信号 | 模拟型 |

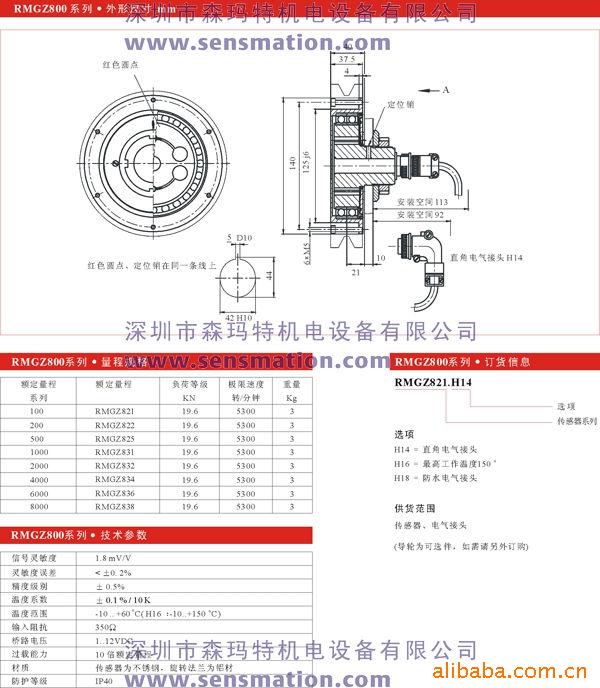

瑞士FMS张力传感器RMGZ800
瑞士FMS成立于1993年,是张力测量和控制领域的企业。FMS在张力测量与控制领域获得的技术专长源自于FMS在造纸、印刷、塑料、冶金、有色金属加工以及电线电缆制造等行业张力控制应用的经验积累。FMS一贯重视新产品的开发和工艺的改进,通过技术进一步巩固其在张力测量技术领域的。
技术特点
量程100-8000N,适用于不同材料的测量
10倍额定测力过载能力,传感器无需重标定
测量等级达0.5%
50:1测力范围,测力范围内均保持标称
采用自润滑轴承,无需维护
产品简介
RMGZ800系列传感器用于测量细线、细缆和窄幅材料的张力。可以将针对特定应用设计的导轮安装在具有自润滑功能的球轴承表面上。传感器在安装时需要在设备上开一个带有键槽的安装孔,键槽用以固定定位销以传感器旋转。定位销的位置取决于力的方向及传感器上的红色标记点位置。
测量原理
传感器内部有4个测力应变片组成一个惠斯通电桥测量电路,待测力通过测力辊传递至应变片上,由测量电路进行实际的测量。测量应变片位于两个平行的平面上,类似于悬臂梁结构,从而传感器具有的测量和测量敏感度。内部的机械过载机构使传感器具有高的过载能力,当传感器发生过载时无需重新标定,仍能的测量和稳定性,传感器也不易损坏。
