| 品牌 | BENDOU | 型号 | DX33518E |
| 种类 | 压力 | 材料 | 金属 |
| 材料物理性质 | 导体 | 材料晶体结构 | 其他 |
| 制作工艺 | buxiugang | 输出信号 | 模拟型 |
| 线性度 | 0.25（%F.S.） | 迟滞 | 0.25（%F.S.） |
| 重复性 | 0.25（%F.S.） |
●

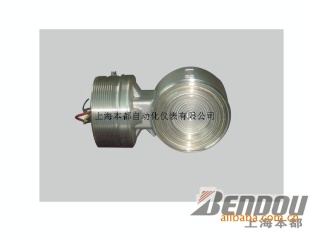

3351电容式传感器(δ室)
概述
电容式传感器是我公司引进国外技术和设备，关键原材料、元器件和部件均采用，整机经过严格组装和测试。具有设计原理、品种规格、安装使用简便等特点。由于该机型外观上融合了目前国内为流行，并被广泛使用的两种变送器（罗斯蒙特3051与横河EJA），给使用者有耳目一新的感觉。同时与传统的1151、CECC等系列产品在安装上容易兼容并可直接替换，故它是一些老型号产品的替代和更新产品。为适合国内自动化水平的不断和发展，该系列产品除设计小巧外，更推出具有HART现场总线协议的智能化功能。
特点 ●高； |
工作原理
过程压力通过两侧或一侧的隔离膜片、灌充液传至δ室的中心测量膜片。中心膜片是一个张紧的弹性元件，它对于作用在其
上的两侧压力差产生相应变形位移，其位移与差压成正比，位移约0.1mm，这种位移转变为电容板上形成的差动电容，由
电子线路把差动电容转换成二线制的4~20mA DC输出信号。（见图1）
功能参数 ●使用对象：液体、气体和蒸气 |
●负载特性：与供电电源有关，在某一电源电压时带负载能力见图3，负载阻RL与电源电压Vs关系式为：RL≤50（Vs-12）
●指示表：指针式线性指示0~100%刻度以及LCD液晶式显示。
●爆等级： a：隔爆型 (Exd ⅡBT5或Exd Ⅱ6)
b：本安型 ( Exia Ⅱ6或Ex ib Ⅱ6)
●量程和点：外部连续可调
●正负迁移：点经过正迁移或负迁移后，量程、测量范围的上限值和下限值的值，均不能过测量范围上限的100%。
正迁移量为小调校量程的500%；负迁移量为小调校量程 的600%
●温度范围：工作温度范围：－20~+88℃，（LT型为：－25~+70℃）
灌充硅油的测量元件：－40~+104℃
法兰式变送器灌充高温硅油时：+15~+315℃，普通硅油：－40~+149℃
●静压：4、10、25、32MPa
●湿度：相对湿度为0~100%RH
●容积变化量：＜0.16cm3
●阻尼（阶跃响应）：充硅油时，一般在0.2s到1.67s之间连续可调
技术数据
（不带迁移，在标准工作条件下，充硅油，316不锈钢隔离膜片）
●度：&plun;0.2%，&plun;0.25%，&plun;0.5%，
●区：无（≤0.1%）
●稳定性：六个月内不过量程的基本误差值
●振动影响：在任意轴向上，振动频率为200Hz时，误差为测量范围上限的&plun;0.05%/g
●电源影响：小于输出量程的0.0059%/V
●负载影响：电源如果稳定，则负载没有影响
