| 品牌 | 远润 | 型号 | YLBU |
| 种类 | 称重 | 材料 | 合金钢 |
| 制作工艺 | 集成 | 输出信号 | 模拟型 |
特点与用途
该传感器采用轮幅式弹性体，具有低外形、偏载、高、强度好等特点。广泛用于工业系统中力的测量和天车称、轨道衡、料斗称等各种电子自动称量系统中。

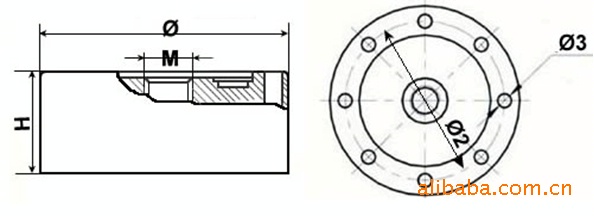

产品结构图
外形尺寸表
量程 | H | Ø1 | Ø2 | Ø3 | M |
0.2t | 34 | 98 | 82 | 6-Ø6.5 | 16×1.5 |
0.7t | 34 | 98 | 82 | 6-Ø6.5 | 16×1.5 |
1t | 44 | 114 | 96 | 6-Ø8.5 | 20×1.5 |
5t | 44 | 114 | 96 | 6-Ø8.5 | 20×1.5 |
6t | 58 | 138 | 114 | 8-Ø13 | 24×1.5 |
10t | 58 | 138 | 114 | 8-Ø13 | 24×1.5 |
12t | 72 | 170 | 141 | 8-Ø17 | 33×3 |
20t | 72 | 170 | 141 | 8-Ø17 | 33×3 |
25t | 90 | 196 | 164 | 8-Ø21 | 40×3 |
30t | 90 | 196 | 164 | 8-Ø21 | 40×3 |
40t | 98 | 220 | 181 | 8-Ø25 | 45×4.5 |
50t | 98 | 220 | 181 | 8-Ø25 | 45×4.5 |
技术指标
参数 单位 技术指标 灵敏度 mV/V 2.0&plun;0.01 非线性 ≤ %F·S &plun;0.03 滞后 ≤ %F·S &plun;0.03 重复性 ≤ %F·S &plun;0.03 蠕变 ≤ %F·S / 30min &plun;0.03 点输出 ≤ %F·S &plun;1 点温度系数 ≤ %F·S / 10℃ &plun;0.03 灵敏度温度系数 ≤ %F·S / 10℃ &plun;0.03 工作温度范围 ℃ -20℃~ +80 ℃ 输入电阻 Ω 380&plun;2Ω 输出电阻 Ω 350&plun;2Ω 过载 %F·S 150%F·S 缘电阻 MΩ ≥5000 MΩ（50 VDC） 推荐激励电压 V 10V ~ 15V
