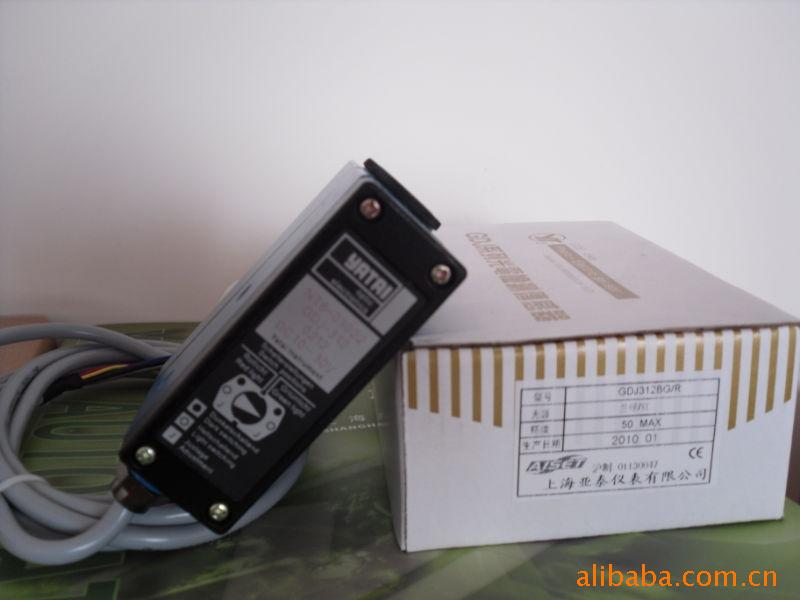

| 品牌 | 上海亚泰仪表 | 型号 | GDJ-312BG/R |
| 种类 | 光学 | 材料 | 金属 |
| 材料物理性质 | 缘体 | 制作工艺 | 集成 |
| 输出信号 | 模拟型 | 灵敏度 | 20纳秒 |
一、概述
GDJ系列光电检测传感器（谷称光电头、光电眼）采用光发射接收原理，发出调制光，接收被测物体的反射，并根据接收光信号的强弱来区分不同颜色，或判别物体的存在与否。在软包装机械、印刷机械、食品机械、纺织及造纸机械的自控系统中作为传感器与其它电路或装置配套使用，对印刷在某种颜色背景上的色标，或其它可作为标记的图案色块、线条，或物体的有无进行检测，可实现自动定位、定长、辨色、纠偏、对版等功能。
本系列传感器综合光学技术、半导体光电子技术、调制解调技术，采用的SMT表面贴装工艺，具有灵敏度高，响应速度快，干扰能力强，结构紧凑，使用方便等优点。
GDJ-411型是本公司根据用户要求开发的新品种，它适合于需要小型化光电传感器的颗粒、液体、粉状、膏状物立式包装机及部分枕式包装机，制袋机。
二、特点
1、有很强的外界光线干扰和电磁干扰的性能；
2、金属精密压铸外壳（150吨铸机），有良好的散热、电磁屏蔽和密封性；
3、敏感度（灵敏度）调整有多圈、单圈电位器两种规格，可任用户选用；
4、采用的光学镀膜技术，辨色能力强。并能很好地用于金箔、铝箔和透明薄膜的检测。
5、有电源性接反保护和输出短路保护；
6、采用的SMT工艺。
三、主要技术与指标

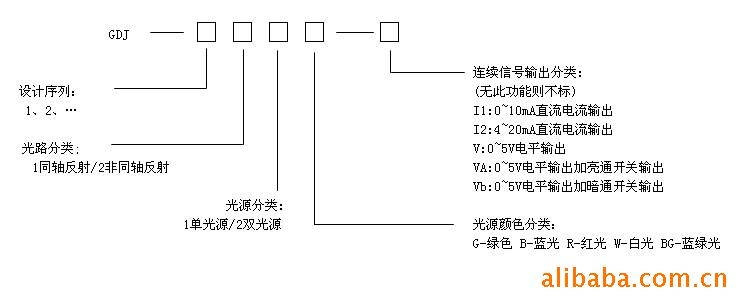

四、型谱
五、工作原理
不同颜色的物体对相同颜色的入射光具有不同的反射率；发出强度不变的同一色光，根据收到的反射光信号的强弱，可辨别不同的颜色，或判别物体的有无。传感器工作原理如图1所示。光源L发出调制脉冲光，光电接收无件G接收物体的反射光信号，并转换为电信号，然后经检波、放大、滤波、比较放大、驱动输出高低电平（开关）信号。
