| 品牌 | ZC | 型号 | Z260K-LBS-BUS |
| 种类 | 角度 | 材料 | 金属 |
| 材料物理性质 | 半导体 | 材料晶体结构 | 多晶 |
| 制作工艺 | 集成 | 输出信号 | 模拟型 |
| 护等级 | IP68 | 线性度 | 0.125（%F.S.） |
| 迟滞 | 0.03（%F.S.） | 重复性 | 0.025（%F.S.） |
| 灵敏度 | 0.01 | 漂移 | 0.008°/℃ |
| 分辨率 | 0.01° |
一、 概述
Z260K-LBS-BUS倾角传感器是直川科技研发生产的一款高、高稳定性的双轴倾角传感器，量程是&plun;60°，RS485总线型输出接口。为支持不同的应用环境，本产品可以接受定做其它方式接口。
二、产品特点
体积小，
重量轻，
比，易于安装；
带有内部数字滤波功能，震性好
三、产品应用
角度测量，水平调整，位调整
控制，监控，报警
机械臂，大坝，建筑，桥梁角度测量
初始位置控制，倾角姿态记录仪
四、 技术参数表：（除非注明，以下均为室温（25℃）环境下的典型值。）
1.工作参数：
参数 | 条件 | 小值 | 典型值 | 值 | 单位 |
电源电压 |
| 8 | 12 | 30 | V（DC） |
静态工作电流 | Vcc=12V 无负载 |
| 25 | 28 | mA |
工作温度范围 |
| －40 |
| +85 | ℃ |
2.性能指标：
参数 | 条件 | 小值 | 典型值 | 值 | 单位 |
测量范围 | 双轴 | -60 |
| +60 | ° |
分辨力(1 |
|
| 0.01 |
| ° |
准确度(2 |
|
| &plun;0.1 | &plun;0.15 | ° |
点温度漂移 | -40～+85℃ |
| &plun;0.008 |
| °/℃ |
| &plun;0.5 | &plun;0.86 | ° | ||
响应时间(3 |
|
| 0.5 |
| s |
注释1：分辨力是指传感器在测量范围内能够检测出的被测量的小变化量。
注释2：准确度是指传感器显示值与对应输入量的真值之差。
注释3：响应时间是指由于被测倾角的阶跃变化，传感器的输出上升到其85％时所需要的时间。
3.其它参数：
参数 | 条件 | 小值 | 典型值 | 值 | 单位 |
外型尺寸 | 不包含电缆及紧固头 |
| 72*72*45 |
| mm |
标准电缆长度 |
| 0.9 | 1 | 1.1 | m |

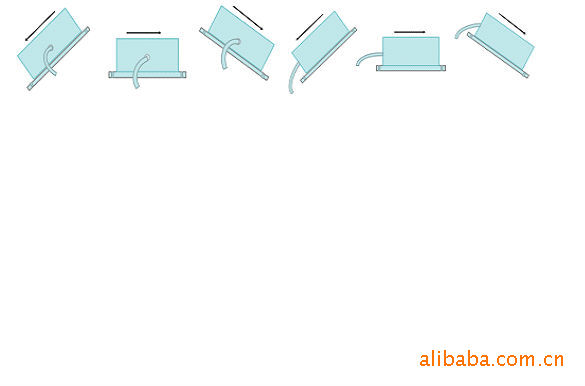

一、 使用说明及接线定义：1. 测量示意图
接线定义：
线色 | 红色RED | 黑色BLACK | 蓝色BLUE | 黄色 YELLOW |
功能 | 电源正8～30V | 电源负 | RS485 A | RS485 B |
