品牌 | 日本三丰MITUTOYO | 型号 | RA-2100AS/DS/AH/DH |
测量 | (0.02+3.8H/10000)um (0.02+3.8x/10000)um | 外形尺寸 | 667*475*900/667*475*100(mm) |
重量 | 180/200(kg) | 适用范围 | 可对工件进行全自动的或带数字调整台(DAT)的人工调心、调水平。 |

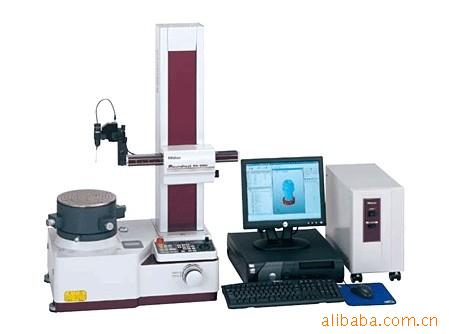

RA-2100系列提供高、度、的圆度/圆柱度测量。
测量项目:圆度、圆柱度、圆锥度、平面度、直线度、平行度、跳动,同心度、同轴度等。
可对工件进行全自动的或带数字调整台(DAT)的人工调心、调水平。
旋转工作台径向、轴向的旋转高,易使用。
使用ROUDPAK软件可进行跟踪测量。

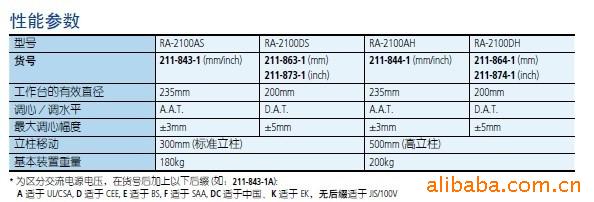

技术参数:
- 旋转工作台
重复(径向): (0.02+3.8H/10000)µm,H为测量高度。
重复速度(轴向):(0.02+3.8R/10000)µ,R为测量半径。 - 工作台直径:Ф235mm(DS和DH型为Ф200mm)
调心范围: &plun;3mm(DS和DH型为&plun;5mm),调水平范围: &plun;1° - 承载重量: 30kg ,测量工件直径:Ф300mm
承载直径:Ф580mm - 垂直轴(Z轴)行程:300mm
运动直线度: 0.12µm/100mm,0.18µm/300mm,0.3µm/500mm(AH和DH型)
回转中心轴间平行度: 0.7µm/300mm,1.2µm/300mm(AH和DH型) - 测量速度:0.5,1,2,5mm/s 检测高度:300mm((AH和DH型为500mm) 检测深度:100mm
- 水平臂(X轴)行程:175mm(包括旋转工作台旋转中心的突出量25mm)
- 水平臂直线度:0.7um/150mm
- 水平移动定位速度:利用操纵杆时20mm/s
- 水平测量速度:0.5,1,5mm/s
- 测针感应范围:&plun;400um
- 测力: 7~10mN(5级),
- 标准测头:Ф1.6mm双方向硬质合金球
- 测头角度调整范围:&plun;45度
- 电源:AC100~240V 50/60Hz
- 倍率:100x~100000x,重量:180kg
- 软件:ROUNDPAK
- 同等级中先搭载有自动调心、自动调水平功能
联系方式:杭州瑞腾精测仪器有限公司 /
