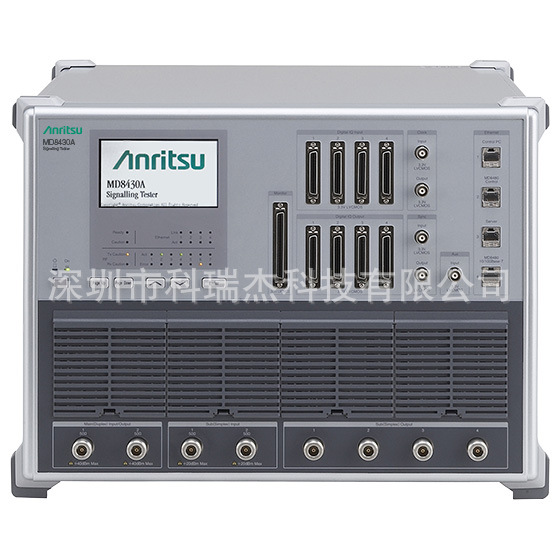

Anritsu 安立MD8430A 信令测试仪/基站模拟器
&sp;
&sp;
&sp;
深圳市科瑞杰科技有限公司-Anritsu安立信令分析仪 MD8430A 是重要的 LTE-Advanced Pro 基站模拟器，可用于开发兼容 LTE-Advanced Pro 标准的芯片组和无线设备。除了验证常规通信流程以外，它还支持异常流程测试，这在连接真实基站的时候很难执行的测试。它还支持 LTE/LTE-Advanced/LTE-Advanced Pro 终端研发和多种条件下的验证测试。此外，支持LTE Cat-M / -IoT测试。基于在 3G 市场的，Anritsu 开发了 MD8430A，这是一款强大的 LTE-Advanced Pro 协议/研发测试解决方案，可帮助开发人员尽能快将 LTE-Advanced Pro 无线设备推向市场。
&sp;
&sp;
&sp;
主要特性与技术指标
&sp;
&sp;
得益于诸如 LTE/LTE-Advanced/LTE-Advanced Pro 等通信标准的广泛应用，无线设备正快速演变为具有数据连接的多媒体智能手机。
有多种型号可选的 MD8430A 专为早期的芯片组和 UE 开发、功能测试以及性能测试而设计，范围从载波接收到协议一致性测试，以及模型间的改造升级，可让开发人员根据当前需求定制其硬件投资，同时提供灵活的未来升级选项。
基本测试模型 (BTM)
M2M测试模型 (MTM)
LTE 增强测试模型 (ETM)
&sp;
&sp;
特征
&sp;
支持 6载波聚合（6CC CA）以下的 LTE-Advanced Pro 测试&sp;&sp;UPDATED支持 LTE-Advanced FDD/TDD 到 Release 12版本
支持 Dual Connectivity 测试
支持 Licensed-Assisted Accs（LAA）测试
支持 下行 6载波聚合（6CC CA）、上行 3载波聚合（3CC CA）&sp;&sp;UPDATED
1台 MD8430A 支持载波聚合的切换，4&tim;4 MIMO 和 8&tim;4 MIMO 等
支持全数字化的衰弱测试
支持下行 2 Gbps，上行 300 ps 的吞吐率测试&sp;&sp;UPDATED
Inter-RAT 测试可利用之前的 MD8480C (UTRAN/GERAN) 和 MD8475A (CDMA2000) 硬件投资
贯穿初始研发到协议一致性测试，优化投资
完整的开发和分析工具，可减少 L1、L2 和 L3 场景开发时间和成
支持 LTE Cat-M/-IoT
&sp;
&sp;
&sp;
| 模型/名称 | LTE 增强测试模型 (ETM) |
|---|---|
| 接口 | 射频信号、数字 IQ、基带衰弱信号*1 |
| 频带 | 20 MHz (大值) |
| UE 类别 | 类别 1、2、3、4、5、6、7、9*2、10*2、11*2、12*2 DL类别 M1、0、1bis、4、6、7、9*2、10*2、11*2、12*2、13*2、15*2、16*2、18*2、19*2、20*2 UL类别 M1、0、1bis、3、5、7、13、15、20 Category 1 |
| DL 数据速率（大值） | 1 Gbps (PHY: 2 Gbps) |
| UL 数据速率（大值） | 300 ps |
| MIMO | 2&tim;2 MIMO，4&tim;2 MIMO，4&tim;4 MIMO*3，8&tim;2 MIMO，8&tim;4 MIMO*4 |
| 基站数（大值） | 活跃 + 相邻 BTS：8*5 (大活跃基站数：6) |
| 切换（包括 MIMO） | 可*6 |
| 载波聚合： 分量载波数 (DL)*7 | 6*8、*9、*10 |
| 载波聚合： 分量载波数 (UL)*7 | 3*11 |
&sp;
*1：基带衰落测试号需要MD8430A-067及两台 MD8430A。(ETM & ETM 或 ETM & BTM)
*2：需要两台 MD8430A。(ETM & ETM 或 ETM & BTM)
*3：需要 MD8430A-075 选件。
*4：需要 MD8430A-076 选件。
*5：需要两台 MD8430A。(ETM & ETM)
*6：对于载波聚合的不同頻基地台切换，需要两台 MD8430A。(ETM & ETM 或 ETM & BTM)
*7：需要 MD8430A-085 选件。
*8：对于DL 4CA ，需要 MD8430A-088 选件。对于DL 5CA ，需要 MD8430A-089 选件。对于DL 6CA ，需要 MD8430A-044 选件。
*9：对于3CA MIMO 及 4CA MIMO ，需要两台 MD8430A。(ETM & ETM 或 ETM & BTM)
*10：对于5CA 及 6CA MIMO，需要两台 MD8430A。( ETM & ETM)
*11：对于UL 3CA ，需要 MD8430A-045 选件。
&sp;
&sp;
&sp;
| Tx 信号 | 大电平 | 主：-40 dBm (大电平：-20 dBm) 副：0 dBm |
| 电平 | &plun;1.5 dB (350 MHz ≤ 频率 ≤ 3800 MHz) &plun;2.0 dB (3800 MHz < 频率 ≤ 6000 MHz) 主：-113 dBm ≤ Level ≤ -40 dBm 副：-113 dBm ≤ Level ≤ 0 dBm * 校准后、18° 至 28°C，对于校准后的载波 | |
| 频率 | LTE: 350 MHz 至 3.0 GHz, 350 MHz 至 3.8 GHz (需要 MD8430A-002 选件), 350 MHz 至 6.0 GHz (需要 MD8430A-006 选件) W-CDMA: 400 MHz 至 3.0 GHz, 400 MHz 至 3.8 GHz (需要 MD8430A-002, MD8430 A-006 选件) G: 400 MHz 至 2.0 GHz 设置分辨率：100 kHz | |
| 接入方式 | LTE: OFDMA, W-CDMA: CDMA, G: TDMA | |
| 调制方式 | LTE: QPSK, 16QAM, 64QAM, 256QAM W-CDMA: QPSK, 16QAM, 64QAM G: GMSK, 8 PSK | |
| 调制 | 对于 18° 至 28°C, 副输出: 0 dBm LTE: ≤2% (OFDM, 64QAM, 20 MHz带宽) W-CDMA: ≤3.5% (tranitting CPICH, ICH发送时) G: ≤1.5 deg. (GMSK), ≤3.5% (8PSK) | |
| Rx 信号 | 输入电平 | 调制解调范围设置 &sp;&sp;基于下面的值设置参考信号功率 &sp;&sp;QPSK：-28 至 +15 dB &sp;&sp;16QAM：-21 至 +15 dB &sp;&sp;64QAM：-15 至 +15 dB &sp;&sp;(输入信号：误差向量幅度 ≤1%，误码率 ≤1&tim;10-12，20 MHz带宽，SC-FDMA) &sp;&sp;• 主连接器： &sp;&sp;&sp;&sp;&sp;参考信号功率设置范围：-20 至 +20 dBm &sp;&sp;&sp;&sp;&sp;无论如何，不过输入电平范围 -30 至 +35 dBm &sp;&sp;• 副连接器： &sp;&sp;&sp;&sp;&sp;参考信号功率设置范围：-35 至 +5 dBm &sp;&sp;&sp;&sp;&sp;无论如何，不过输入电平范围 -45 至 +20 dBm |
| 电平 | 主：&plun;3.0 dB 副： &plun;3.0 dB * 18° 至 28°C，对于校准后的载波，不过主输入电平范围 -30 至 +35 dBm，副输入电平范围 -45 至 +20 dBm 及参考信号功率范围 &plun;15 dB | |
| 频率 | LTE: 350 MHz 至 3.0 GHz, 350 MHz 至 3.8 GHz (需要 MD8430A-002 选件), 350 MHz to 6.0 GHz (需要 MD8430A-006 选件) W-CDMA: 400 MHz 至 3.0 GHz, 400 MHz 至 3.8 GHz (需要 MD8430A-002, MD8430A-006 选件) G: 400 MHz 至 2.0 GHz 设置分辨率：100 kHz | |
| 接入方式 | LTE: SC-FDMA, W-CDMA: CDMA, G: TDMA | |
| 调制方式 | LTE: QPSK, 16QAM, 64QAM, 256QAM W-CDMA: BPSK, 4 PAM G: GMSK, 8 PSK | |
| 同步范围 | LTE: &plun;100 μs (PRACH), &plun;30 μs (PUSCH) W-CDMA: &plun;100 chips (PRACH), &plun;100 chips (DPCCH) G: 0 to 63 syols (SACCH)&sp; |
