一、设备用途：
摆管淋雨试验箱主要是测试产品在淋雨的气候环境下的贮存，运输和使用时的性能试验，主要用于对电工电子产品，灯具，电柜，电器元件，汽车，摩托车及其部件等产品在模拟淋雨的气候条件下，对产品的物理以及其它相关性能进行测试，测试后，通过检定来判断产品的性能是否能够要求，以便品的设计，改进，检定及出厂检验使用。

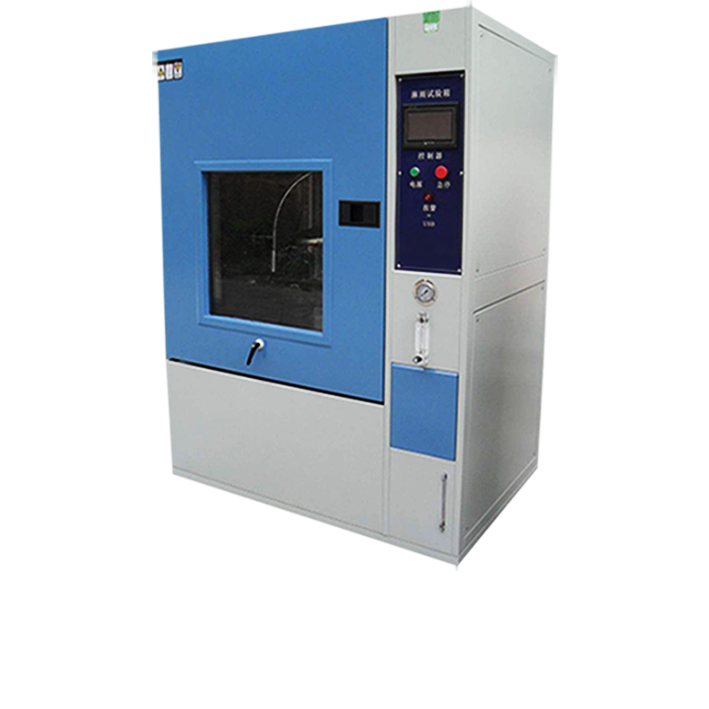

二、设备结构：
箱体外壳材料采用优质不锈钢板发纹处理，内胆材料采用不锈钢光板；
大面积可视玻璃门，便于观测试验箱体内被测试样状况；
试验箱底部采用可固定式PU活动轮，方便用户搬移；
具有350度摆管和360度旋杆喷水装置；
可调转速的样品台。
三、设备合标准：
GB2423.38-90 水试验方法
GN2423.23 水试验导则
GB51：70.38 水试验设备
GB4208-2008 淋雨试验标准
四技术要求：
| 型号 | LX-500 | LX-1000 | ||
| 工作室尺寸（D×W×H mm） | 800×800×800 | 1200×1200×1000 | ||
| 水管半径R/mm | IPX3 | IPX4 | ||
| 开孔书 Na | 总流水量 qv/(L/min) | 开孔书 Na | 总流水量 qv/(L/min) | |
| 200 | 8 | 0.56 | 12 | 0.84 |
| 400 | 16 | 1.1 | 25 | 1.8 |
| 600 | 25 | 1.8 | 37 | 2.6 |
| 800 | 33 | 2.3 | 50 | 3.5 |
| 1000 | 41 | 2.9 | 62 | 4.3 |
| 1200 | 50 | 3.5 | 75 | 5.3 |
| 1400 | 58 | 4.1 | 87 | 6.1 |
| 1600 | 67 | 4.7 | 100 | 7.0 |
| 摆管幅度 | ±60° ±180° | |||
| 试验台转速 | 1～17r/min(无调速) | |||
| 试验台直径 | ?600mm | |||
| 孔径间距 | 500mm | |||
| 喷孔直径 | ?0.4mm | |||
| 转台D载重 | 200kg | |||
| 水压控制 | 水量可调 | |||
| 时间控制 | 连续1～9999 (S、M、H)、周期1～9999（S、M、H）可调 | |||
| 时间累计器 | 连续计时1～99999 (S、M、H) (不可复位) | |||
注: 1、“LX”为摆管淋雨试验箱型号；
2、技术参数均在环境温度为≤25℃，工作室空载条件下测得。
本技术信息，如有变动恕不另行通知。
