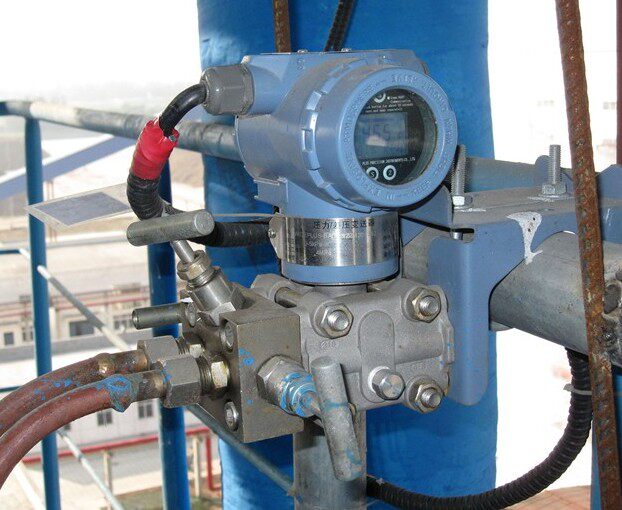

高电容式智能压力变送器

一、电容式智能压力变送器产品概述

   3351系列智能型电容式压力、差压变送器是以微处理器为的压力测量仪表，在传统的电容式变送器的4～20mA信号上叠加了通讯和其他功能，利用微处理器技术进行温度特性和非线性补偿，从而仪表的测量，其温度特性，扩展了量程比。使用268、275通讯手操器或采用HART协议的其他通讯主机，可在控制室、变送器现场或任何同控制回路相连的地方与其进行双向通讯（读、写数据和诊断）

二、电容式智能压力变送器功能指标

  ◆测量介质:  液体、气体(含蒸汽功能)
  ◆测量范围:  0~0.1kPa~40MPa
  ◆输出信号:  4-20mA DC直流信号上叠加HART数字信号
  ◆供电电压:  12-45V DC
  ◆正负迁移:  量程下,正迁移量为500%,负迁移量为600%
  ◆温度要求:  放大器工作温度 -20℃~85℃
               传感器工作温度:  -40℃~104℃
               储藏温度:  -40℃~85℃

三、电容式智能压力变送器技术指标

   (在无迁移、标准工作状态,充硅油,316L隔离膜片的条件下)

   ◆等级:  ±0.075%  ±0.1%  ±0.2%   ±0.5%
   ◆稳 定 性:  6个月内不出变送器量程的基本误差的值
   ◆振动影响:  在任何地方上振动频率200Hz时,误差为量程范围的±0.05%
   ◆电源影响:  小于输出范围的±0.005%/V
   ◆负载影响:  电源稳定,负载则无影响

四、电容式智能压力变送器结构与材料

   ◆隔离膜片：316L、哈氏合金C、蒙耐尔、钽
   ◆排 污 阀：316L、哈氏合金C、蒙耐尔
   ◆法兰接头：316L、哈氏合金C、蒙耐尔
   ◆密封元件：氟 橡 胶
   ◆电气壳体：低 铜 铝 合 金
   ◆表面涂层：环氧树脂
   ◆重   量：5Kg
