一、简介说明:
RZ-UGS系列双色石英管液位计是应用范围广的一种液位计之一。它由高纯度石英玻璃管,爆角阀,表体等组成。以红色、绿色分别显示液相与汽相。液位计侧安在各种容器及锅炉上可直接观测到液位变化,液相显示呈现绿色,气相显示呈现红色,界面测量呈三色分界面。其液、气显示反差很大,在远距离观察鲜明清晰和夜间巡视。它成功解决了普通板式液位计笨重、密封面积大。易渗漏、显示不清晰,在很近距离都判断液位的问题,它是目前国内外理想的直读式液位计。
二、结构原理:
RZ-UGS系列双色石英管液位计主要由异形石英玻璃管、滤色经绿玻璃片、表体、上、下阀门及排污阀组成。液位计与容器上法兰构成连通器,通过自然光在液体中的折射和反射的光学原理,借助滤色红绿玻璃片使液相呈现绿色,气相呈红色。红绿显示清晰,可在远距离观察和夜间巡视。
工作原理,由于不同液体光普的差别和密度差的关系,运用彩色液位计折射的光学原理,三色显示界面的目的,并在两种液面的界面间飘浮着一个彩色的浮标,使两种界面泾渭分明。
三、技术优点:
RZ-UGS系列双色石英管液位计的直读式仪表液、汽相显示清晰,无盲区、密封性能好、、高压、粘稠。重量轻寿命长、无泄漏、结构简单、冲洗、维护方便。 平衡装置 此结构起缓冲,平衡压力作用,保护石英玻璃液位置,高温、高压介质进入管内产生猛烈冲击而导致石英玻璃管爆裂,建议6.4Mpa以上工况选用此装置,以生产。
四、石英管双色液位计的主要技术参数:
1、测量范围(法兰中心距):500、800、1100、1400、1700、2000mm(其他中心距可协商供货);
2、锅炉水位计:±150、±200、±220mm;
3、观测范围:法兰中心距;
4、观测宽度:20mm;
5、显示方式:汽相红色,液相绿色;
6、材质:碳钢、不锈钢(1Cr18Ni9Ti、304、316L);
7、工作压力:1.2、2.5、4.0、6.4(6.3)MPa;
8、工作温度:碳钢≤350℃;不锈钢≤450℃;
9、排污阀形式:G1/2〃截止阀;
10、连接法兰通径:DN15、DN20或DN25如用户需采用其他标准可根据用户需要设计;
11、法兰密封面:平面(RF)或凸面(M);
12、伴热蒸汽夹套接口:ZG1/2〃外螺纹;
13、伴热蒸汽工作压力:≤1.0 MPa;
14、电伴热:采用自限温度伴热带;
15、钢珠封闭动作压力:≥0.3 MPa;
16、光源电源:220VAC;
17、环境温度:-50~+80℃;
18、爆等级:Exia Ⅱ5。

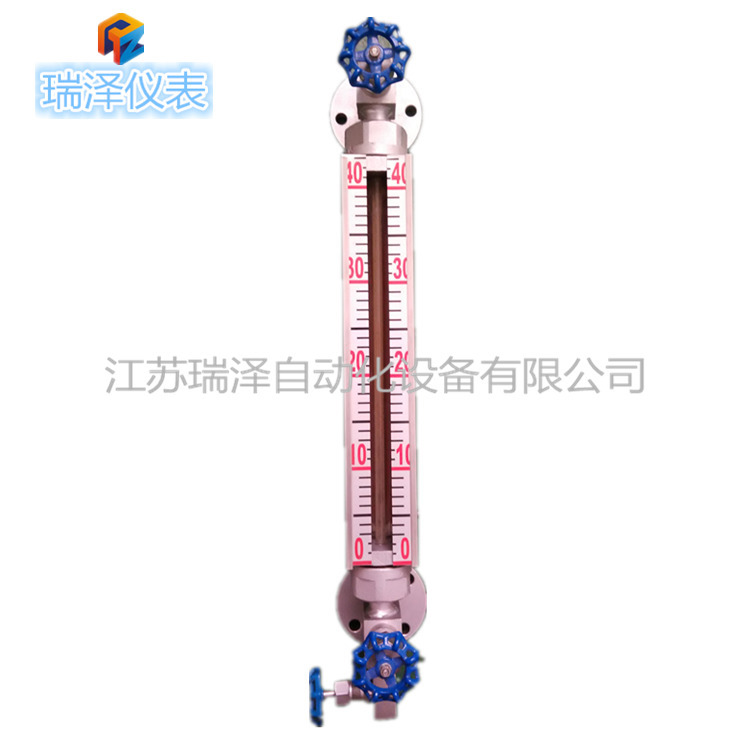

双色石英管液位计,无灯


五、双色石英管液位计分类和适用范围:
1、通用无盲区双色石英管液位计:
主要由带法兰爆角阀、柔性管、表体、异形石英管、滤色板、排污阀等组成。其特点是应用广泛、美观大方、安装方便、经久耐用。
适用于多种工况,对碳钢或304、1C18Ni9Ti、316L腐蚀许可的介质均可选用。如水、液化气、油品等烃类、盐碱溶液、稀酸等多种无机介质。
2、浮子三色石英管液位计:制造的小浮子在石英管里浮在的液-液界面上,同时还可以汽红液绿指示液位。适用于低粘度介质,如液化气-水、轻油-水及化工溶剂。液-液介质比重差大于0.2g/cm。
3、无浮子三色石英管界位计:制造的石英管能利用水和油折射率的细小差别,分别以红色和绿色指示油和水。适用于汽油、煤油、柴油-水的界面指示。
4、PP腐双色石英管液位计:主要由带法兰PP爆角阀、表体、双色石英管、滤色板等组成。其特点是不采用碳钢,有较高的强度、重量轻、美观耐用、腐蚀性能较强。温度压力不高且对PP腐蚀许可的介质均可选用,如电厂高浓度的盐酸等多种腐蚀性介质。
5、衬氟塑料腐双色石英管液位计:主要由衬氟塑料三通、表体、双色石英管、滤色板等组成。其特点是不采用碳钢,不具有有很高的强度,而且由于介质全被氟塑料隔离,腐蚀,外表美观。适用于几乎强腐蚀性介质。
6、储罐宽视面双色石英管液位计(大中心距):由于受石英管长度的限制,一般石英管液位计不可能做得很长,因此测储罐液位时往往用一个连通管做成树枝状,重量大而且观测不便。本产品用数段液位计巧妙连接而成。结构紧凑、重量轻、视面宽、显示清晰。在测低密度介质时,经设计后决不会产生汽化现象。不足之处是两段中间有约40mm盲区,但由于是双色显示,该盲区影响甚小。适用于储罐中包括液化气等低密度介质在内的多种介质。
六、运输、贮存、安装、使用和维护:
1、包装后的水位计可用常规的运输工具运输,但应避免剧烈振动和雨雪直接侵蚀。
2、水位计应放在温度0~40℃,相对湿度不大于80%的干燥通风室内,室外空气不应含腐蚀仪表的质。
3、水位计须垂直安装,其垂直偏差度应小于3°。
4、水位计与容器之间应装有截止阀,以便清洗和检修时与介质隔离。
5、根据介质情况,应定期对本体管进行清洗,清除管内的杂物。
七、石英管双色液位计的使用说明:
1、水位计使用时,应先缓慢打开阀门进液,然后特玻璃管预热20~30分钟,有温度后,方能打开两端阀门进水或其它介质。
2、在使用过程中要求经常排污,避免污蚀阻塞通道,出现假水位现象。
3、当石英管因意外损坏时,借助于仪表上下手柄将上下旋塞的塞子转90°,可阻止容器内的介质继续外流,此时,可更换损坏件。
