- 品牌/商标：天正
- 规格：国标
- 包装：纸箱
- 产地：西安
产品介绍
产品分单芯、三芯。终端头的绝缘管一般650mm长，但也可以根据客户的要求加长到800mm、1000mm、1200m。
交联电缆热缩型终端头双地线工艺。即钢铠地线和铜屏地线分开，使电缆预试更加方便、合理。
油浸电缆户内、外终端和中间连接在电缆分叉处采用隔油指套堵油，外再套一绝缘指套，产品安全、可靠。
（也可根据客户要求提供导电指套工艺的产品）
| 产品名称 | 型号规格 | 适用电缆截图(mm2) |
| 15kv 户内交联三芯终端 | NSY-15/3.1 | 25-50 |
| NSY-15/3.2 | 70-120 | |
| NSY-15/3.3 | 150-240 | |
| NSY-15/3.4 | 300-500 | |
| 15kv 户外交联三芯终端 | WSY-15/3.1 | 25-50 |
| WSY-15/3.2 | 70-120 | |
| WSY-15-3.3 | 150-240 | |
| WSY-15/3.4 | 300-500 | |
| 15kv 户内油浸三芯终端 | NSZ-15/3.1 | 25-50 |
| NSZ-15/3.2 | 70-120 | |
| NSZ-15/3.3 | 150-240 | |
| 15kv 户外油浸三芯终端 | WSZ-15/3.1 | 25-50 |
| WSZ-15/3.2 | 70-120 | |
| WSZ-15/3.3 | 150-240 |
产品技术指标
| 项目 | 试验项目 | 标准要求 | 实验结果 | 评注 | |||
| 15kV 户内/外终端头 | 1min工频耐压试验 | 45kV不闪络、不击穿 | 45kV，1min 组合试样各相均未未闪络和击穿 | 通过 | |||
| 局部放电试验 | 13kV时放电量≤20pC | 相别 | 黄 | 绿 | 红 | 通过 | |
| 放电量 | <4 | <5 | <5 | ||||
| 负荷循环试验 | 导体加热至90℃~95℃，每一循环为8h，其中加热5h冷却3h，共三次循环 | 按标准要求完成三次负荷循环试验 | 由以下试验评定 | ||||
| 局部放电试验 | 13kV时放电量≤20pC | 相别 | 黄 | 绿 | 红 | 通过 | |
| 放电量 | <4 | <5 | <5 | ||||
| 冲击电压试验 | 105kV，正负极性各10次，不闪络，不击穿 | 105kV正负极性各10次，组合试样各相均未闪络和击穿 | 通过 | ||||
| 负极性15min直流电压试验 | 52kV/15min不闪络、不击穿 | 52kV，15min，组合试样各相均，未闪络和击穿 | 通过 | ||||
| 4 h工频电压试验 | 35kV/4h不闪络、不击穿 | 35kV，4h，组合试样各相均，未闪络和击穿 | 通过 | ||||
检测依据：JB 8144-195 IEC 60502

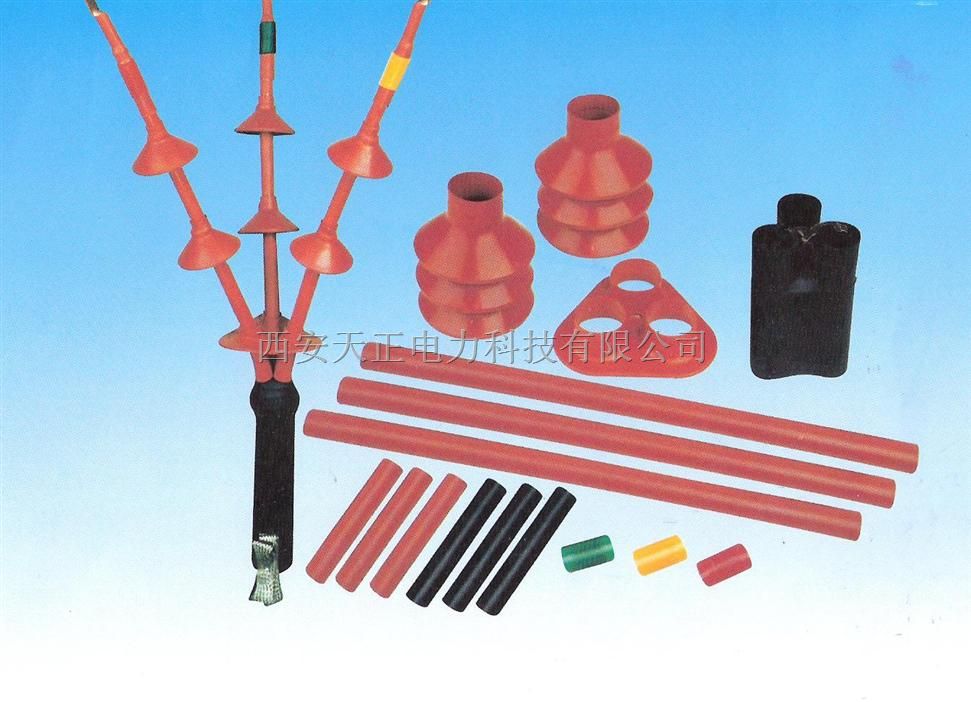

| 8.7/15kV热缩交联电缆户内终端头 | 8.7/15kV热缩油浸电缆户外终端头 |
10KV户内单芯热缩终端头/10KV户内单芯热缩终端头/10KV户内单芯热缩终端头
