上海轩顼电气PT100铂电阻温度传感器XWR-Z-PT100温度传感器

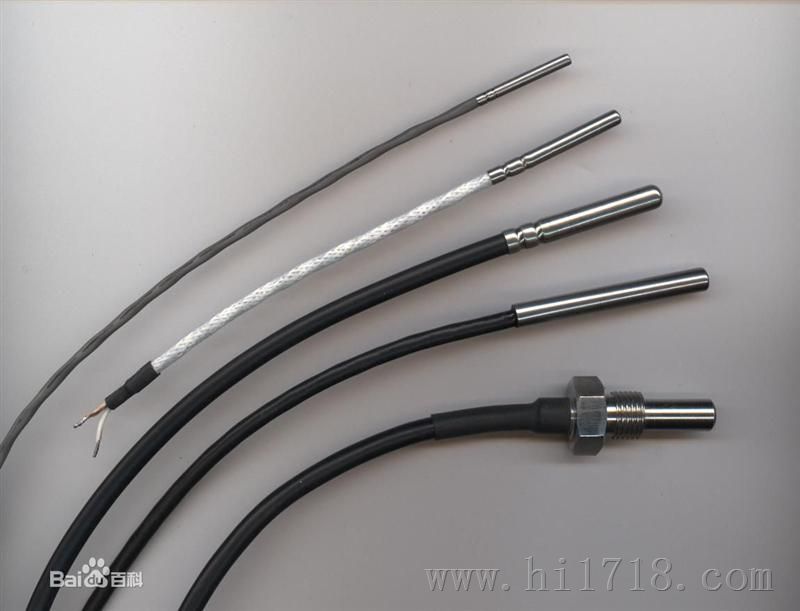

XWR型PT100铂电阻温度传感器采用不锈钢外壳封装，内部填充导热材料和密封材料灌封而成，尺寸小巧，水震性能，可过IP67，与各种二次仪表及其它温度监控设备配套组成温度测试系统，广泛应用于液体、气体、冷冻冷藏、卫生、航空航天、环境等温度的测量。（传感器在测温系统中的运用如图所示）
一、型号及代号
XWR —(A)(B)(C)(D)(E)
1.(A) 分度号代号:Z-PT100分度号,E-E分度号,K-K分度号
2.(B) 传感器直径(mm) ￠2￠4￠6.. (直径可根据用户要求订做)
3.(C)传感器长度L（mm）: 20、60、100、150(长度可根据用户要求订做)
4.(D)引出线长度: (长度可根据用户要求订做)
5.(E)安装方式: 无、螺纹M16*1.5(可根据用户要求订做)
例：XWR-Z-￠6*80*3000M16*1.5表示分度号为PT100，传感器直径6mm测量端长度L=80mm. 需要补偿导线长度3米,安装螺纹M16*1.5
二、选型须知
A：传感器类型，双支加2；
B：传感器直径D(mm)；
C：保护管长度L(mm)
D：引线长度L1(mm)
E：安装方式
三、技术指标：
1、测量： 0.4%t
2、热响应时间常数：≤0.2S
3、密封静压： 48 ～ 100 MPa
4、高温密封压力： 8 ～ 70 MPa/800℃
5、低温密封压力：＞15MPa/-200℃
6、耐温度冲击幅值：
7、耐压力冲击幅值：
8、缘电阻：≥20MΩ/500V
