新型氦离子化气相色谱法,该方法利用氦离子化检测器,辅以十通阀中心切割及反吹技术,可实现对变压器油中溶解气体7种组分(H_2、CH_4、C_2H_6、C_2H_4、C_2H_2、CO、CO_2)的分离和测定,与传统气相色谱法比较,新型氦离子化气相色谱法操作简便,检测器的出峰信号值大大增强,检出限分别了5~80倍,且无需氢气做辅助气,减少了隐患。采用氦离子化气相色谱法测定变压器油中溶解气体,对于及时发现特高压变压器内部存在的潜伏性故障有重要意义。
一、适用标准：
GB/T3634.2-2011《纯氢、高纯氢和纯氢》 GB/T 14599-2008《纯氧、高纯氧和纯氧》
GB/T 8979-2008《纯氮、高纯氮和纯氮》 GB/T 4842-2006《氩》
GB/T 4844-2011《纯氦、高纯氦和纯氦》 GB/T 17873-1999《纯氖》
GB/T 5829-2006《氪气》 GB/T 5828-2006《氙气》
HG/T 3633-1999《纯甲烷》 GB 10621-2006《食品添加剂 液体二氧化碳》
GB/T 23938-2009《高纯二氧化碳》 GB/T 28125.1-2011《空分工艺中危险物质的测定》
二、氦离子化气相色谱仪技术参数：
1、检测限（ppb）：
一般杂质 | ||||||
杂货种类 | H2 | O2（Ar） | N2 | CH4 | CO | CO2 |
检测限 | 5 | 10 | 10 | 5 | 25 | 5 |
碳氢化合物 | |||||||
杂质种类 | C2H4 | C2H6 | C3H6 | C3H8 | H8 | H10 | iH10 |
检测限 | 20 | 20 | 20 | 20 | 20 | 20 | 20 |
2、温控指标：
· 柱 箱：室温上5℃－400℃ ±0.1℃
· 进 样 器：室温上5℃－400℃ ±0.1℃
· 检 测 器：室温上5℃－400℃ ±0.1℃
· 温控数量：八路
· 程序升温：八阶
· 升温速率：1℃~40℃
· 降温速度：7分钟以内（350℃到50℃）

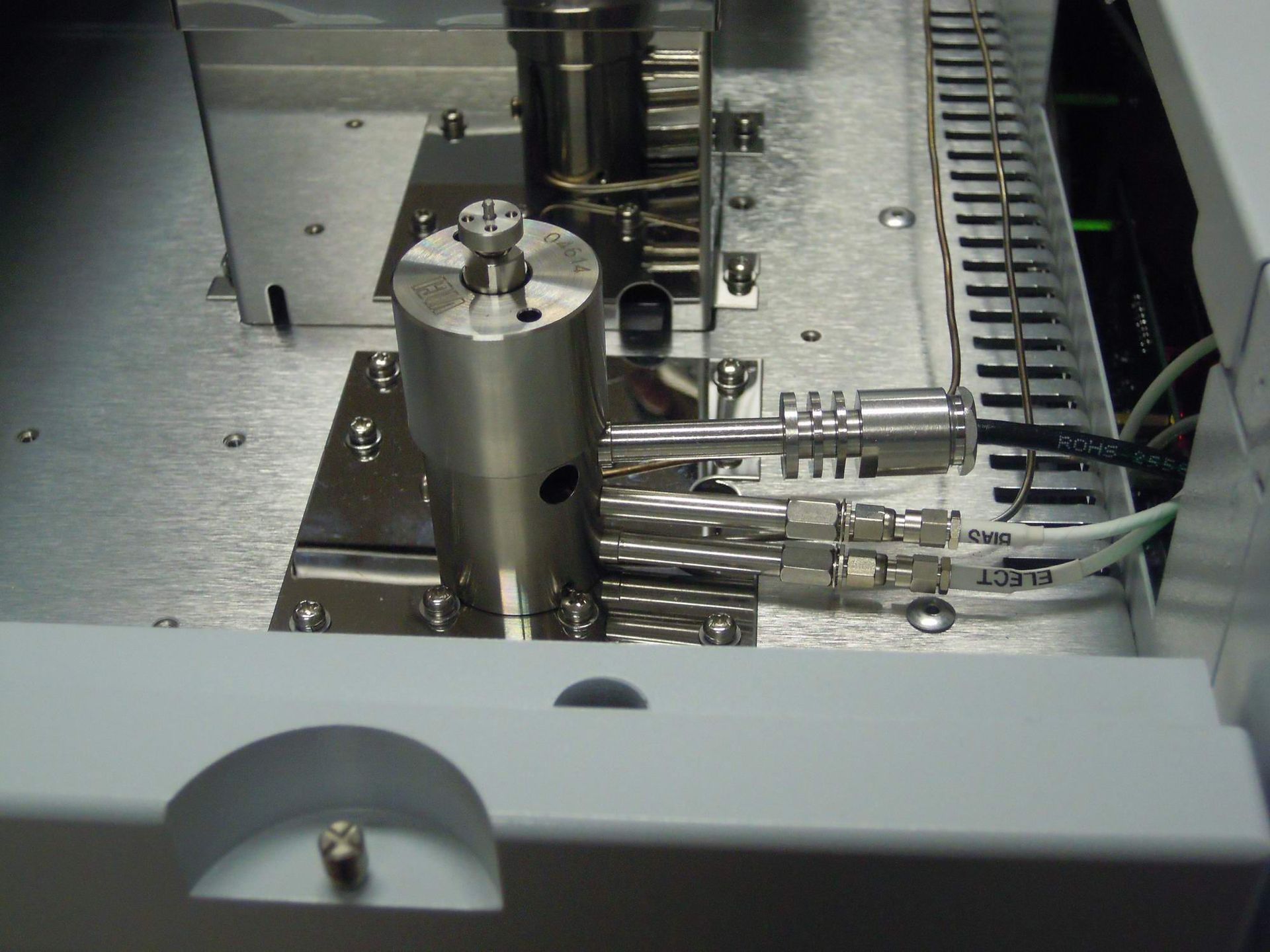

3、氦离子化检测器（PDD）：
放电模式：脉冲放电
基线噪声：≤0.1mv
基线漂移：≤0.5mv/30min
检测限：≤1.0×10-10g/ml
4、载气纯化器：
可纯化气体：He、Ar、Ne、Kr、Xe、Rn
大操作压力：1000Psi
去除气体：H2、O2、N2、CO、CO2、CH4、H2O、、NH3、CF4等
残留浓度：≤10ppb
5、工作站性能:
通讯接口：RS232/U接口
高：24位的高A/D
分辨率：±1uv
输入电平范围：-5mv至+1v
采样频率：高20次/秒
动态范围：106
积分灵敏度：1μv?sec
线性度：<±0.1%。
重现性：0.06％。
6、其他参数：尺寸、重量、电源:
尺寸：宽655mm×高500mm×深480mm
重量：～48kg
电源：220V±22V，50Hz，功率≥2kW
三、系统配置：
（1）GC-9280 （2）氦离子化检测器（PDHID）
（3）中心切割系统 （4）多柱箱系统
（5）氦气纯化器 （6）标准气体
（7）色谱柱 （9）氧吸附与还原系统
（10）载气减压阀 （11）无体积取样阀
（12）PR-3000色谱工作站
