DM手动系列是百辉公司的产品系列之一。源自德国的技术和制造工艺,也包含了百辉多年的精密技术的测量技术的积累和精…各种规格的桥式三坐标测量机,是以缜密的机械设计和的机械加工着称的百辉公司产品的代表,广阔的尺寸范围与出色的测量,无以伦比的动态性能和功能的软件相结合,赋予DM手动系列广阔的应用领域…
DM manual seri is one of product lin of Brilliant Metrology. The technology and manufacturing techniqu are all originated from Germany, and also contains the accumulation and sence of Brilliant’s many years of precision technology …… Various specifications of bridge te CMMs are the masterpiec of Brilliant Metrology that renowned for its rigorous dign and -notch mechanical procsing; and the wide application field of DM manual seri is guaranteed via diversified siz, outstanding measuring accuracy, second-to-none dynamic performanc and fully functional software…
DM系列
●严格按照国际标准(ISO)设计
●国际标准微孔送风恒温恒湿车间装配
●按照国际标准工艺和规范制造机器

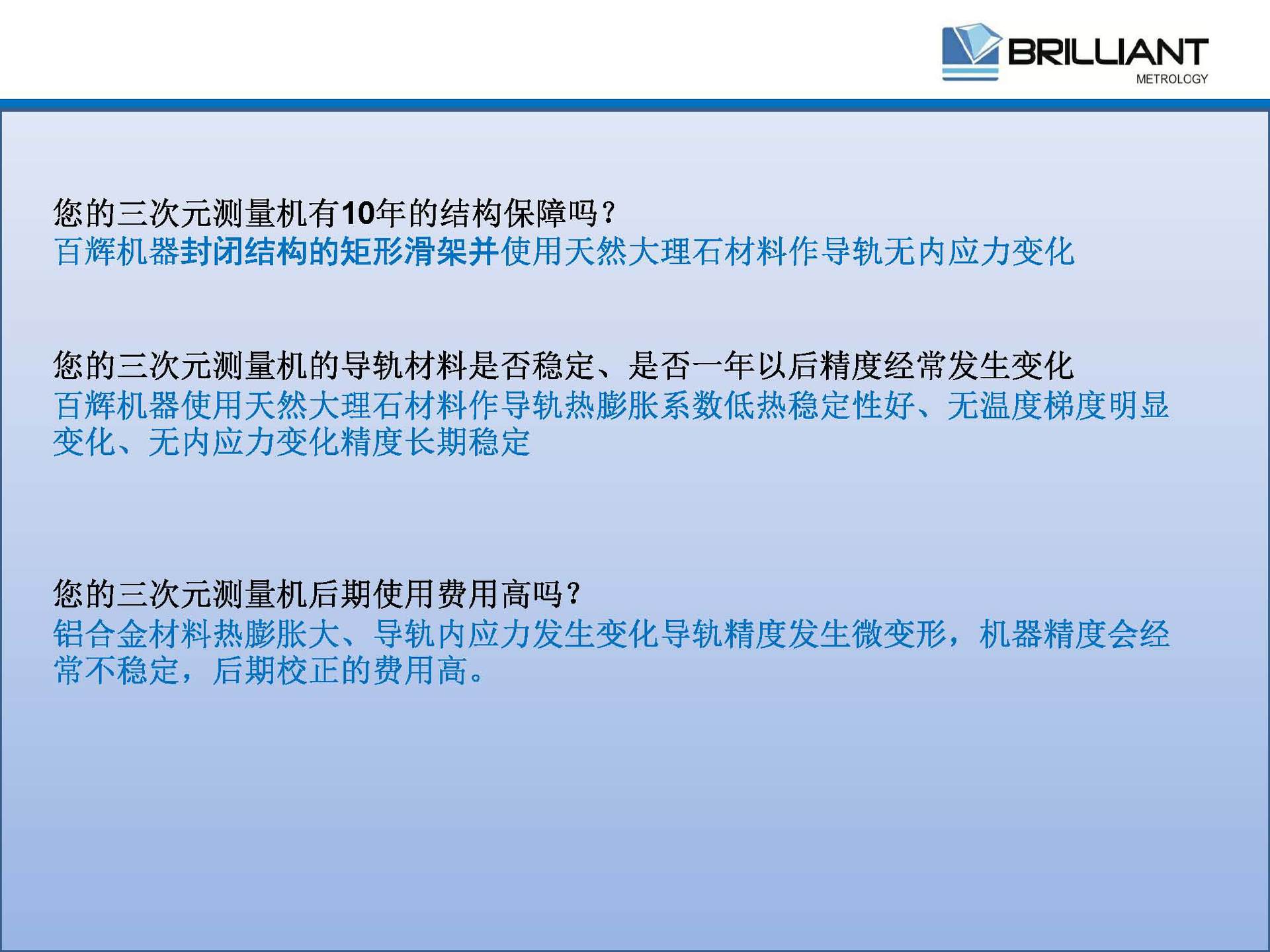

●无内应力变化的材料做导轨,的长期稳定性
●FEM有限元的静态和动态分析,了机器结构的优化...
●气浮预载荷的设计...
●国际标准设计的Y轴尘护导轨...
●方便快捷并合操作习惯的微调
国际标准微孔送风恒温恒湿机器装配车间

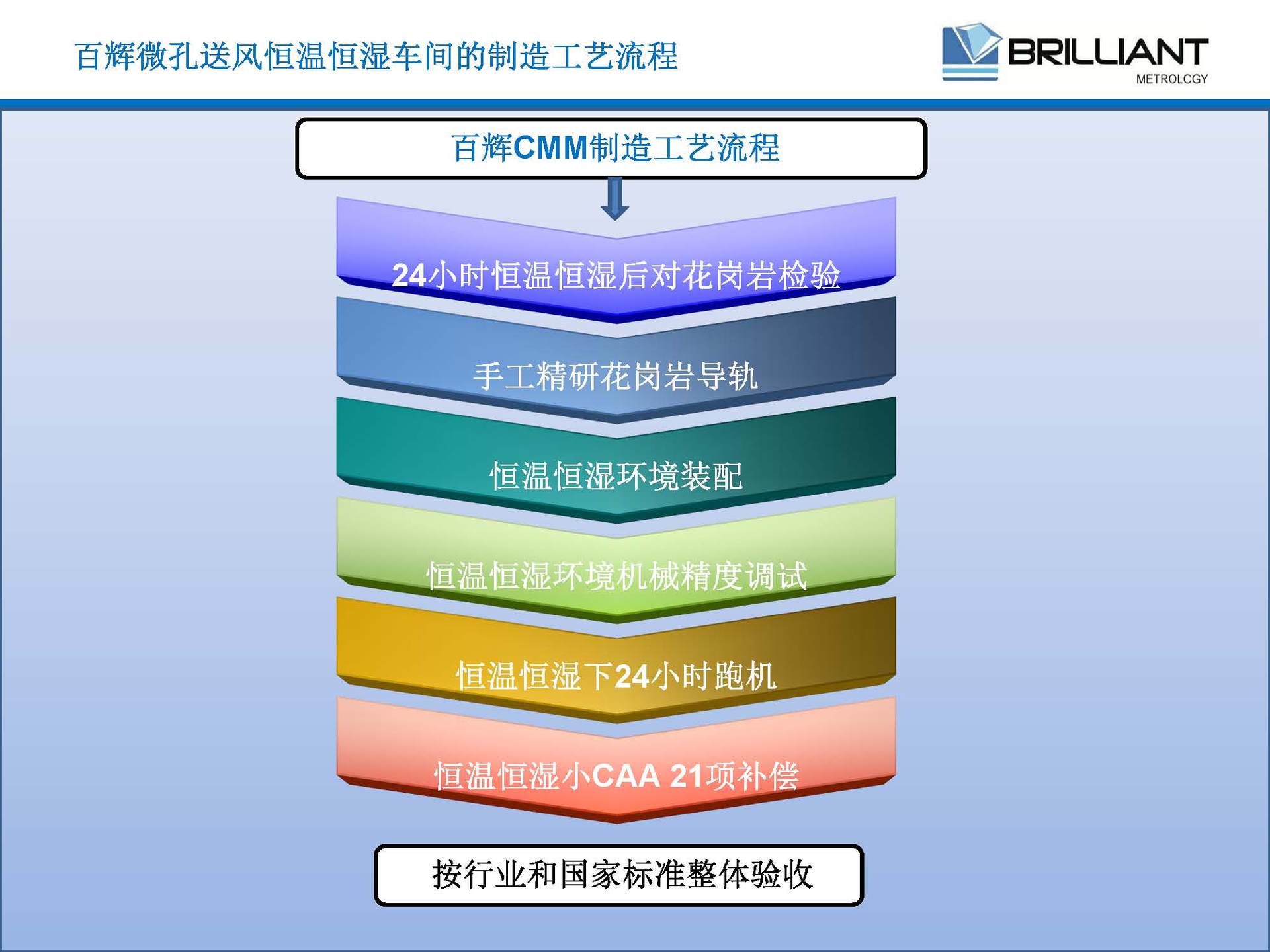

微孔送风恒温恒湿机器装配和车间制造工艺流程
技术特点/Technical featur:
●源自德国的技术和制造工艺…
Technology and manufacturing techniqu are all originated from Germany
●FEM有限元的静态和动态分析,了机器结构的优化…
With the static and dynamic ysis conducted by the Finite Element Method,
the machine structure could be optimized…
●高手工研磨三轴导轨了出色的长期稳定性…
Long term stability is achieved via high precision and hand lapping guide rail of three axis …

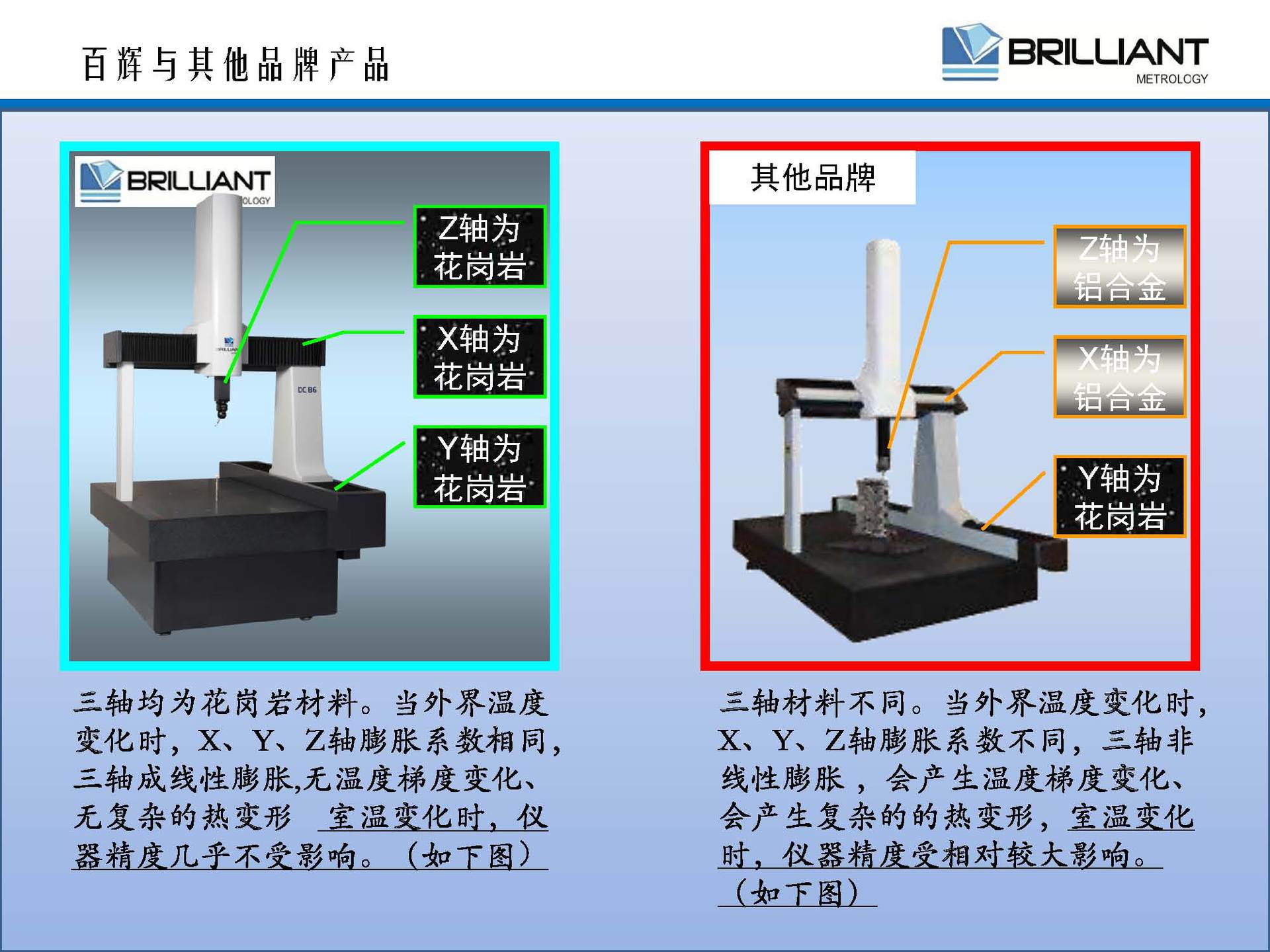

●工作台,横梁和Z轴均采用天然黑色花岗岩,了各轴具有相同的热力性能
Working table, beam and Z axis all adopts natural black granite, thus ensur equal thermal performanc among all ax
●各轴均采用自清洁气浮导轨,了无磨损和流畅的操作.
Clean air bearing guide rail is used in each axis, thus ensur friction free and ooth operation

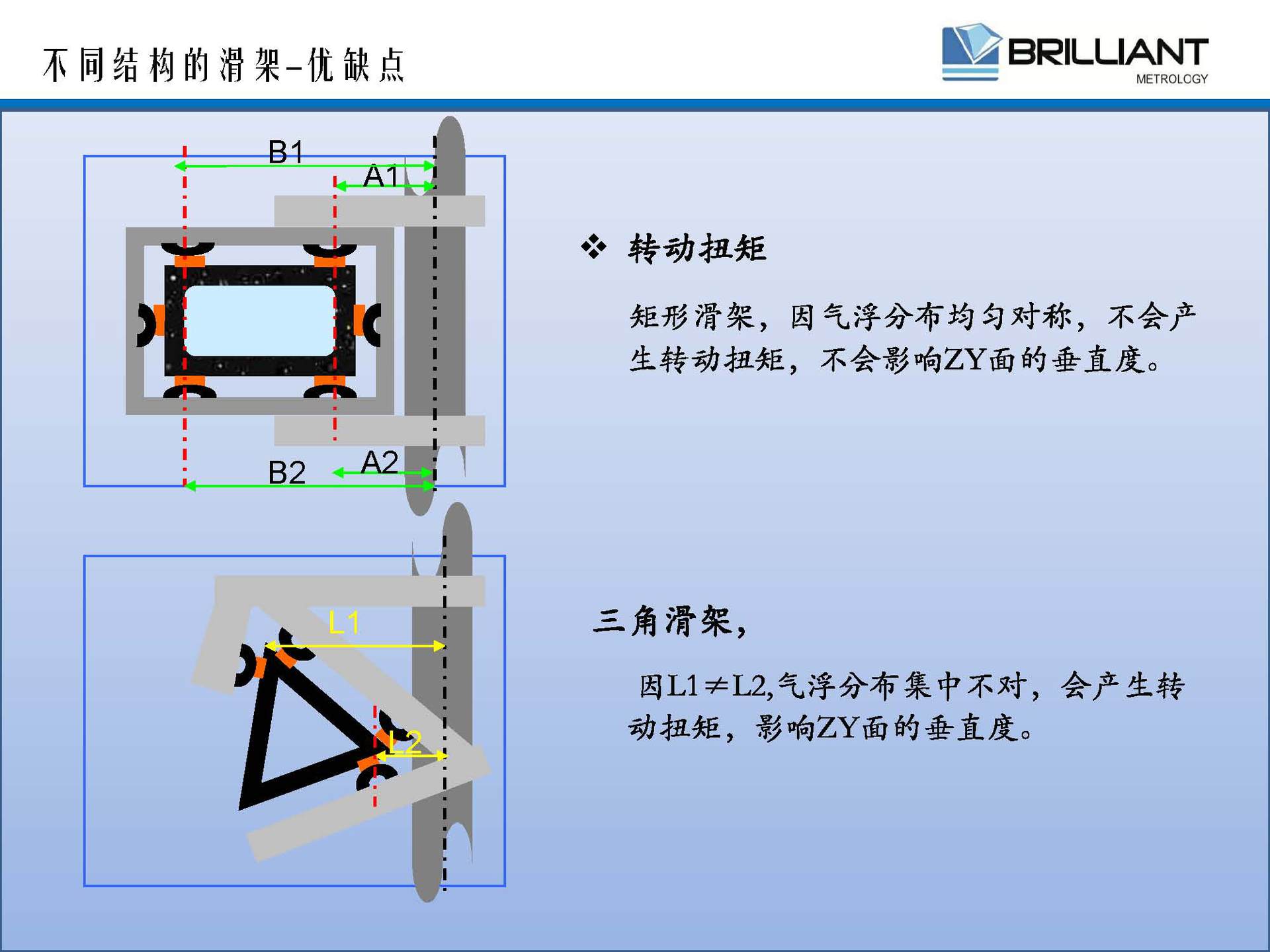

●采用预应力环抱式气浮轴承结构,Y轴导轨与工作台是一体结构
Prtrs wrap-around air bearing is being adopted; Y axis guide rail integrated with the working table

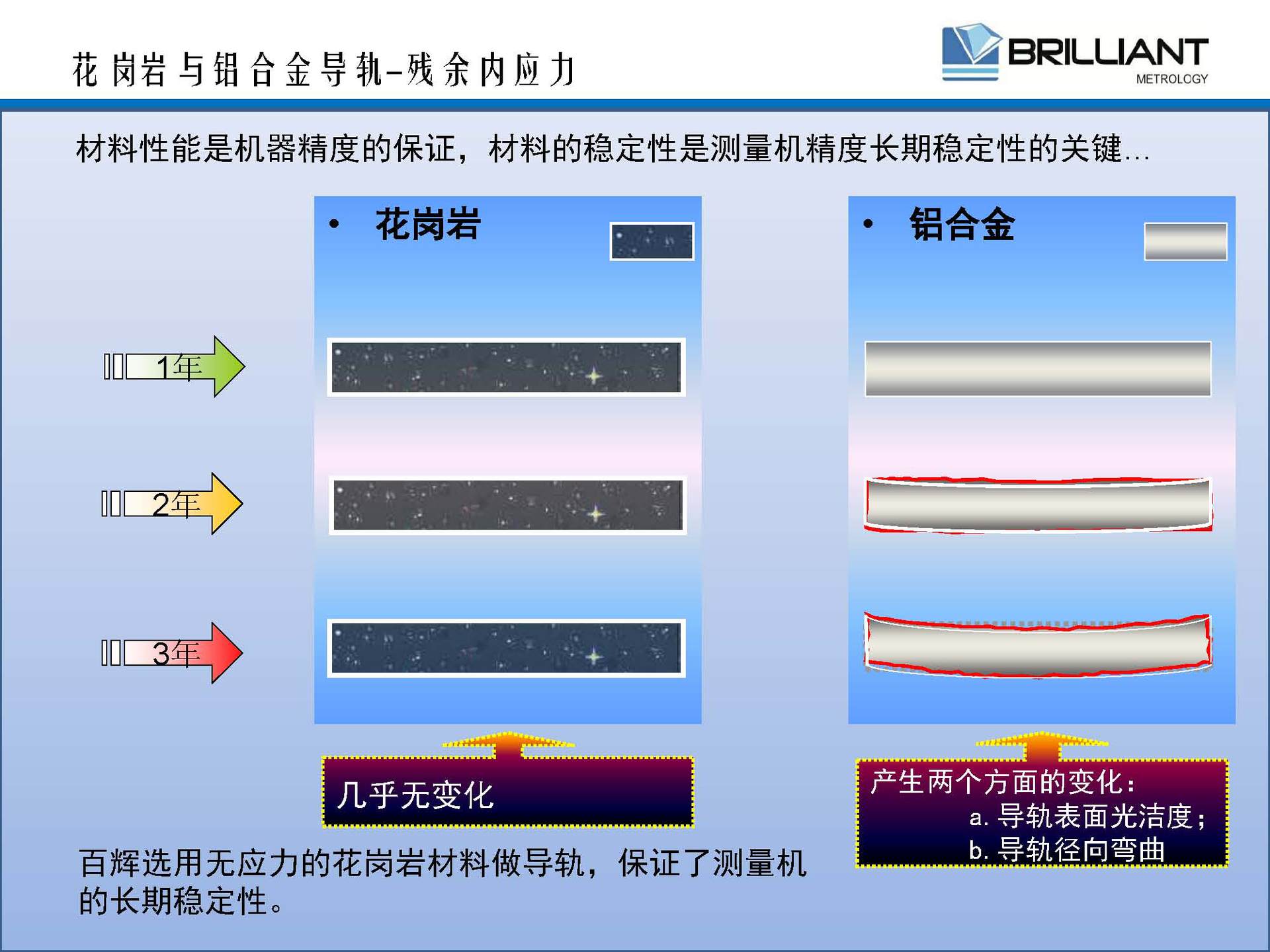

●无内应力变化的材料做导轨,的长期稳定性…
Guide rail made from material without internal strs, thus guarantee a long term stability of accuracy …
●国际标准微孔送风恒温恒湿车间装配
Machine embl in international standard workshop with microporous air supply & constant temperature and humidity
●机器具有保护功能,了Z轴在突然下降到底端时,测头不会碰到工作台而损坏
Machine has safety protection function, thus ensur the probe won’t touch the working table when Z axis drop suddenly to the bottom
●设计的Z轴前端保护功能,使Z轴在突然断气和通气时不至于下落,了
机器的性,Y轴和横梁装有保护罩
Specially digned front end of Z-axis prevents it drop down when the air source being cut off or ventilate again, thus increase the machine safety. Protective covers are equipped in Y-axis and the beam.
●对称的轴承设计,在减少壁厚的同时,使工作温度变化时的热膨胀变形优化
The symmetrical bearing dign optimiz thermal deformation while reduce the wall thickns

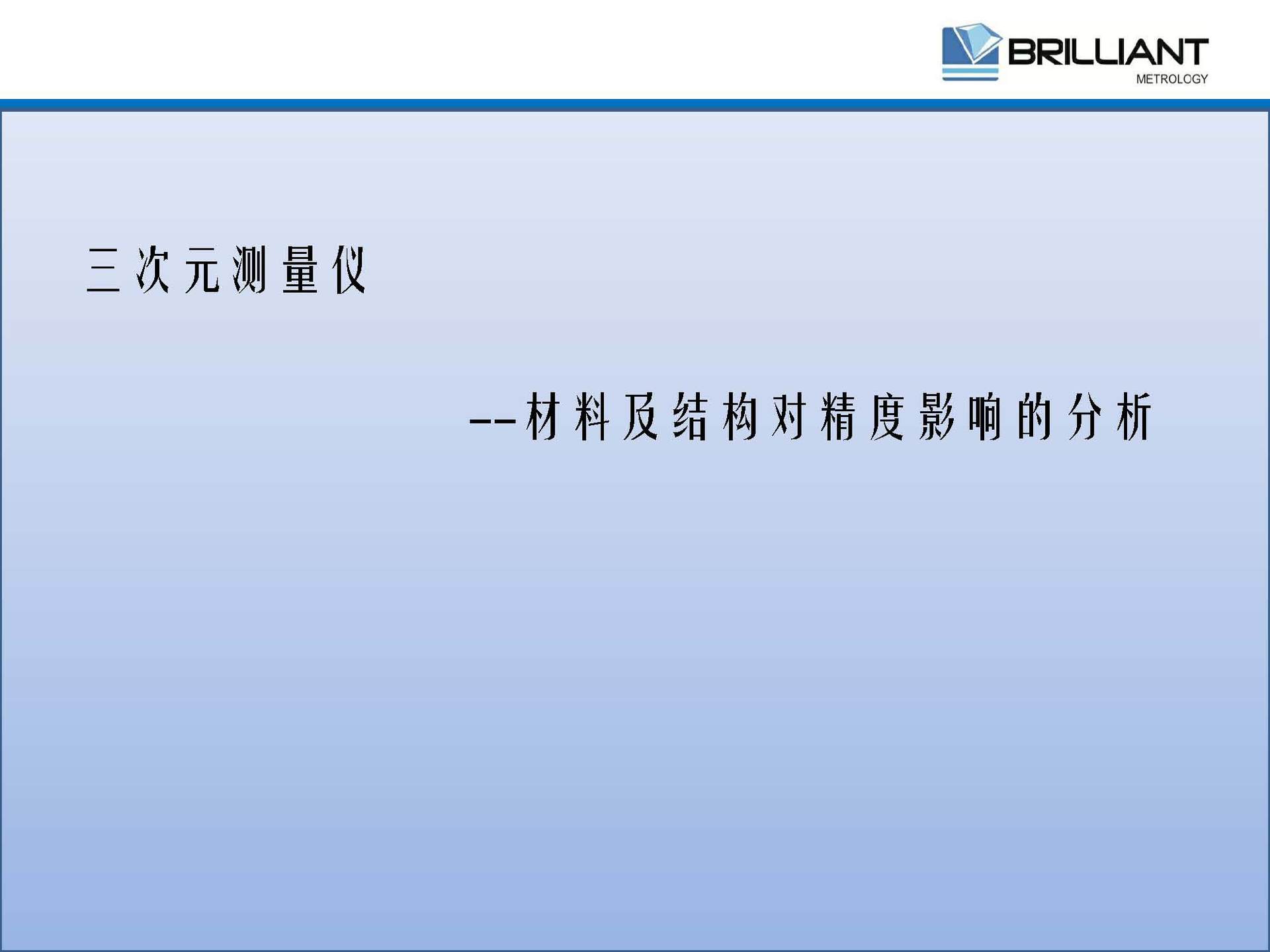

三次元测量仪
--材料及结构对影响的分析
德国Wenzel Open DMIS-DMIS介绍

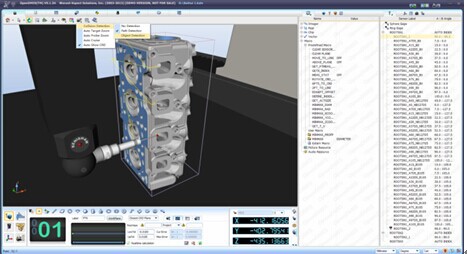

OpenDMIS®向您呈现的是一个真正与的用户界面它结合了令人印象深刻的功能动态用户界面,易于操作,
OpenDMIS®涵盖下一代三坐标测量机软件产品需的用户功能,而无需长时间的培训与曲线的学习。
●全中文界面;面向对象的编程方式,支持图形镜像功能,测头管理功能,可动态选择多种测针,动态CMM模型,支持测量机和测头的模拟和RENISHAW测头图形库。
●形位公差的计算,包括直线度、平面度、圆度、圆柱度、垂直度、倾斜度、平行度、位置度、对称度、同心度等等;几何元素的测量,包括点、线、面、圆、球、圆柱、圆锥等等;
●IG文件的数据输出,CAD 名义数据定义、ASCII 文本数据输入、合公差定义的轮廓分析。
●三维CAD数模导入、再现实体或线架模型、DMIS、STEP文件导入导出、测量结果的IG文件输出,支持逆向工程
●支持传统的数据输出、图形化检测、图形数据附注、数据标签输出等多种输出方式;
●工件坐标系管理,指定基准面(轴)即可生成工件坐标系,并可实现坐标系平移、旋转及迪卡尔坐标和坐标的相互转换,支持3-2-1找正。
的测量、DMIS程序、执行、输出
●自动识别被测元素的类型及特征,并快速产生元素的几何图形基于对象的测量:能自动识别CAD理论元素,利用理论元素驱动测量机测量,真正实现了鼠标即点即采,即点即测的效果。
●采用更加友好、简洁的用户界面,具有直观、可视、易操作等特点。没有复杂的弹出窗口,避免了屏幕拥堵现象。
●的“拖放式”输入,简化了操作流程,从测量、构造、到终输出,都简单地拖动鼠标便可快速完成。
●自学习程序功能,能快速产生工件测量的可执行DMIS程序,无需用户具备编程能力就能快速完成复杂工件的测量
1.基于对象的测量 | 2.拖放式输入 | 3.简洁的用户界面 |
4.快速创建测量点 | 5.在线助手 | 6.自学习DMIS程序 |

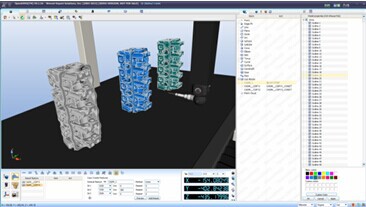

图形化的机器模型、测头库、测量全过程、输出等

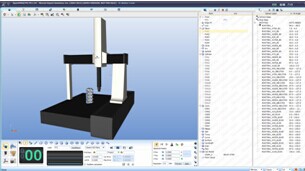

●100%图形化,真正的虚拟。从建立机器模型、创建测头、更换探头角度,检验测头、测量全过程、被测元素、输出等均实现可视化。
●支持Renishaw公司测头库中的测座、加长杆、测头,能满足不同用户的测量需求。
●支持移动桥式、悬臂式、水平臂式、立柱式等各种测量机型号。
●图形化显示构建测座、加长杆、测针的过程。测头的自动校验、更换角度,以及测量元素的全过程也都100%图形化。

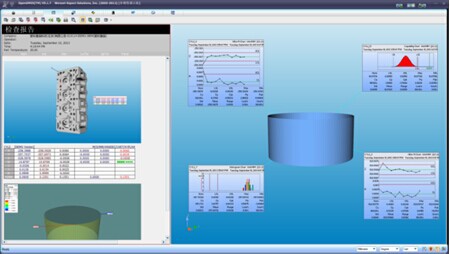

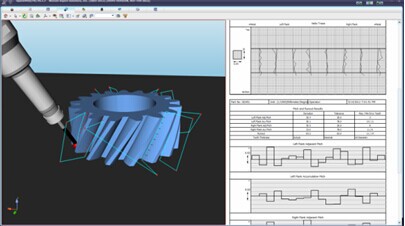

●支持传统的输出、Excel表格输出、图文并茂的输出、用户自定制的输出、SPC统计图等。
●测量全过程可视化 图形化的、SPC统计图
强大的CAD、DMIS、路径、碰撞检验等功能CNC机型功能
●实现与CAD数据的无缝连接、支持ig、step格式的CAD数据导入导出,CAD数模实体和线框再现、CAD数模分层与着色,多个CAD数模导入、CAD数模镜像、CAD数模的理论元素自动识别,支持点云数据的处理。
●内置DMIS浏览器、支持DMIS5.0编程格式、同时支持脱机和联机两种状态、支持脱机编程、DMIS格式文件的导入导出。
●对测量路径进行,使用户清楚地了解机器运动的全过程及运动路径,并及时对程序进行修改,从而避免联机测量时出错或发生碰撞。
●的碰撞检验功能,能快速计算出碰撞检测路径,使测头自动避开被测工件,测头与工件发生碰撞。
●强大的CAD功能、点云

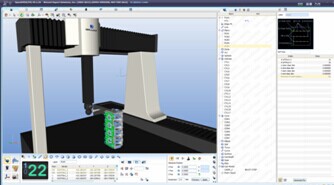

●测头路径 | ●碰撞检验
|
